Victor
Silniční a uliční svítidlo spojující zvýšenou účinnost s moderním a nadčasovým designem
- Krytí IP66 zajišťuje dlouhodobou životnost dílů a požadovaný výkon po celou dobu provozování
- Prvky umožňující rychlou údržbu a instalaci plus závěs, který se zajišťuje pootočením, aby se usnadnil přístup k jednotlivým dílům
- Řada upevňovacích prvků pro montáž na vrchol sloupu, montáž s bočním vstupem nebo zavěšením na horizontální drát
Materials and Finish
Těleso: hliník s povrchovou úpravou práškovou barvou NCS0500 (bílá)
Nástavec: ocel s ochranou proti korozi
Difuzor: čiré tvrzené sklo o tloušťce 4mm
Šrouby a upínací prvky: nerezová ocel
(EN AC-44300).
Standardní třída ochrany vůči korozi C5 podle ISO 9223: 2012.
Installation and Mounting

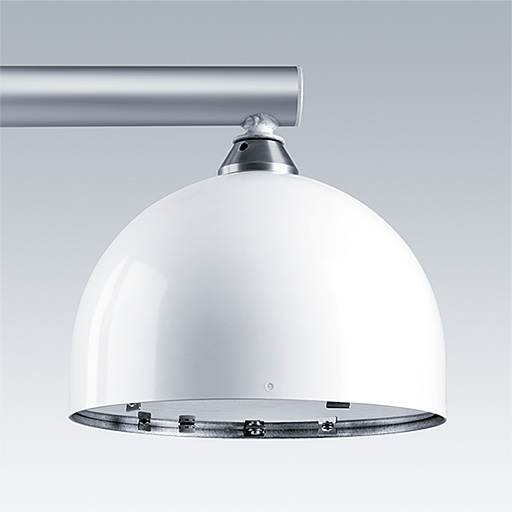

Montážní nástavec v podobě trubky s vnitřním závitem 3/4" (pro trubku Ø27G s vnějším závitem). Velký výběr možností upevnění včetně instalace na vrch sloupu, bočního vstupu nebo řetězovky (viz kapitola katalogu týkající se sloupů). Kabelová průchodka pro kabel Ø6mm až Ø13mm. Přístup k předřadníku a optickému systému zespodu po rychlém uvolnění skleněného krytu na závěsech pootočením uzavíracího prvku "twist and lock". V případě otevření automatické odpojení od elektrické sítě. Montážní deska s optikou a předřadníkem je upevněna na závěsu a při uvolnění zůstává uchycena. Připojení ke svorce 2x2,5mm² bez použití nástrojů. Kompletní včetně připojeného kabelu 8m (W8) nebo 10m (W10).
Specification
Při specifikaci uvádějte:
Hliníkové silniční a uliční svítidlo ve dvou velikostech, s plným krytím IP66. Pro světelné zdroje 26W až 250W a LED moduly 1500lm až 10000lm. Vnitřní montáž nástavce na trubku Ø27G. Automatické odpojení při otevření a přístup k optice a předřadníku bez použití nástrojů. S možnostmi pro elektronické předřadníky, systém řízení stmívání a osvětlení.
Jako Thorn Victor.
▼ Victor, úzká silniční optika
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| VIC1 12L35-740 NR BP HFX CL2 W8 | 15 | 1865 | LED | 5.50 | 96276859 | ||||
| VIC1 12L50-740 NR BP HFX CL2 W8 | 21 | 2573 | LED | 5.50 | 96276860 | ||||
| VIC1 12L70-740 NR BP HFX CL2 W8 | 28 | 3466 | LED | 5.50 | 96276861 | ||||
| VIC1 24L35-740 NR BP HFX CL2 W8 | 28 | 3712 | LED | 5.50 | 96276863 | ||||
| VIC1 24L50-740 NR BP HFX CL2 W8 | 38 | 5107 | LED | 5.50 | 96276864 | ||||
| VIC1 24L70-740 NR BP HFX CL2 W8 | 53 | 6840 | LED | 5.50 | 96276865 | ||||
| VIC1 36L35-740 NR BP HFX CL2 W8 | 39 | 5544 | LED | 5.50 | 96276867 | ||||
| VIC1 36L50-740 NR BP HFX CL2 W8 | 55 | 7601 | LED | 5.50 | 96276868 | ||||
| VIC1 36L70-740 NR BP HFX CL2 W8 | 77 | 10121 | LED | 5.50 | 96276869 | ||||
| VIC2 48L50-740 NR BP HFX CL2 W10 | 72 | 10066 | LED | 9.70 | 96276871 | ||||
| VIC2 48L70-740 NR BP HFX CL2 W10 | 102 | 13333 | LED | 9.70 | 96276872 | ||||
| VIC2 60L35-740 NR BP HFX CL2 W10 | 63 | 9176 | LED | 9.70 | 96276873 | ||||
| VIC2 60L50-740 NR BP HFX CL2 W10 | 90 | 12510 | LED | 9.70 | 96276874 | ||||
| VIC2 72L35-740 NR BP HFX CL2 W10 | 75 | 10991 | LED | 9.70 | 96276876 | ||||
| VIC2 72L50-740 NR BP HFX CL2 W10 | 108 | 14960 | LED | 9.70 | 96276877 |
▼ Victor Příslušenství
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| POLE BRACKET TYPE 100 L=420 | 2.40 | 96185585 | |||||||
| POLE BRACKET TYPE 72B L=800 | 3.80 | 96185584 | |||||||
| VICTOR 7403B SEMI HOOK | 2.30 | 96006748 | |||||||
| VICTOR BRACKET FOR ARM 48MM | 0.80 | 96186717 | |||||||
| VICTOR BRACKET FOR ARM 60MM | 1.30 | 96187212 | |||||||
| VICTOR HOOK R230 | 3.90 | 96006749 | |||||||
| VICTOR HOOK R295 | 4.60 | 96187415 | |||||||
| VICTOR SEMI HOOK 7401B R230 | 2.30 | 96006741 | |||||||
| VICTOR WIRE SUSPENSION WITH ADAPTOR | 2.20 | 96006751 | |||||||
| WALL BRACKET FOR HOOK OR SEMI HOOK GRY | 1.60 | 96006750 |
