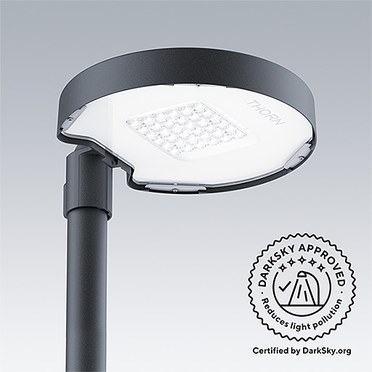

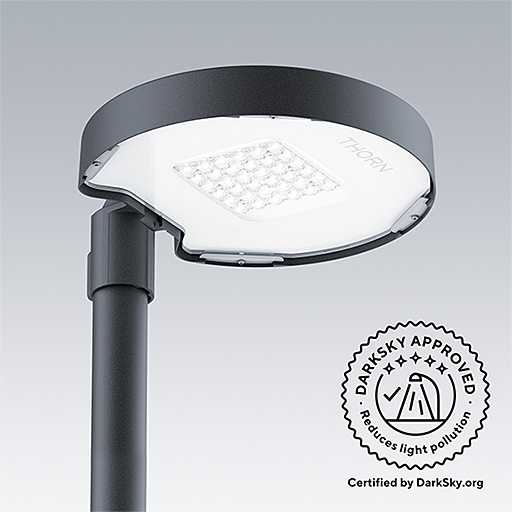

Carat

  • Carat

Elegantní městské svítidlo se stálým výkonem

  • Schválení IDA pro ochranu tmavé oblohy
  • *Schválení utěsnění svítidla IDA se týká pouze hodnoty <= 3000 K a čirých difuzorů, maximální sklon pouze +/- 10°. Svítidlo musí být nainstalováno tak, jak bylo fotometricky měřeno.
  • Připraveno na budoucnost díky rozhraní Zhaga s variantou směřující nahoru, dolů, nahoru a dolů, Nighttune a technologií proměnného světla
  • Většinou recyklovatelné a šetrné vůči životnímu prostředí s hodnotou ULOR 0%, optika R-PEC s teplými teplotami barvy (2200 K / 2400 K /2700 K / 3000 K), vnitřní mřížka
  • Odolné díky vysoce kvalitním materiálům na základě hliníku litého pod tlakem s třídou odolnosti vůči korozi C5 jako standardu
  • Flexibilita použití: 2 velikosti, vrchní, boční nebo závěsná montáž, různé sklony, stmívání a nové chytré funkce osvětlení vhodné pro jakékoliv využití v městském prostředí
  • Nízká hmotnost usnadňující používání, možnost údržby

Materials and Finish

Těleso, vrchní kryt: hliník litý pod tlakem (EN AC 44300), povrchová úprava šedou práškovou barvou v antracitovém odstínu.
Prostřednictvím konfigurátoru: nástavec bez nátěru (ANT-S), černá s texturou (BK), světle šedá s texturou (GY) a 48 dalších možností odstínů podle RAL
Standardní třída ochrany vůči korozi C5 podle ISO 9223: 2012.
Sklo: tvrzené sklo, tloušťka 4 nebo mm
Montážní prvky: nerezová ocel, s antistatickou úpravou

Installation and Mounting

• K dispozici ve 2 velikostech a lze jej nainstalovat v různých výškách.
• Volba montáže: na vrch sloupu, boční, zavěšení
• Univerzální nástavec pro boční instalaci a instalaci na vrch sloupu s nastavitelnými úhly (boční (-20°/0°) a na vrch sloupu (0°/+15°), kroky 5°.
• Možnost volby průměrů podle několika sloupů a konzol (Ø 60mm a Ø 76mm pro montáž na vrch sloupu, Ø 42mm a Ø 60mm pro boční montáž, vnější závit 34G pro montáž zavěšením, 2 verze MSU a MSUL).
• Nízká hmotnost usnadňující manipulaci
• Zapojení předem podle verze - (jakákoliv konfigurace, k dispozici v konfigurátoru MyProduct).
• Doporučená výška pro malé svítidlo je 3 až 6m.
• Doporučená výška pro velké svítidlo je 6 až 10m.
• K dispozici jsou doplňkové funkce pro komfort a příjemný pocit v městských ulicích a a obytných čtvrtích, na parkovištích, při dopravě, v městských centrech, na stezkách pro chodce a cyklostezkách, v parcích a na promenádách

Specification

Při specifikaci uvádějte:
Dekorativní svítidlo v krytí IP66, 2 velikosti, odolnost vůči korozi v třídě 5 s velkou univerzálností. S hodnotou až 12 000 Llm (malá velikost) a 20 000 Llm (velká velikost), účinnost až 165 Llm/W. možnosti IK: IK08 a IK10 (volitelné). Elektrická Třída 1 a 2. Nabízí 4 varianty montáže: na vrch sloupu, boční, zavěšen, nástěnná montáž. Široká nabídka optiky s účinným uličním optickým systémem Street R-PEC, vyzařovací charakteristiky 26 R-PEC (symetrická a asymetrická). Teploty barvy 2200 K / 2400 K /2700 K / 3000 K /4000 K jako standard. Interní zadní mřížka pro regulaci světla jako standard. Ochrana proti rázu napětí 10kV pro několik impulsů a 20kV pro jeden impuls jako standard. Otočný nástavec pro montáž na vrch sloupu sestavený předem pro průměr 60mm nebo 76mm a průměr 60mm nebo 42 mm pro boční montáž. Ve výchozím uspořádání se dodává pro montáž na vrch sloupu. Možnosti sklonu pro boční montáž (-20°/0°) a pro montáž na vrch sloupu (0°/+15°). 2 závěsné verze prostřednictvím 34G, s krátkou (MSU) a dlouhou (MSUL) trubkou se závitem. Velký výběr barevných provedení jako standard: antracitový odstín s texturou (ANT) ve výchozím provedení - černá s texturou (BK), světle šedá s texturou (GY), 48 dalších možností v odstínech RAL a nástavec je bez nátěru (ANT-S). Nezapojené nebo zapojené předem (prostřednictvím konfigurátoru) s délkami kabelu od 3 do 12m.
Stmívatelná jednotka DALI (HFX) / dvojí výkon (BP) / konstantní světelný výkon (CLO) / vedení dvojího výkonu (BPL) / dvě fáze pro omezení světla (LRT) / rozhraní Zhaga nahoru, dolů, nahoru a dolů (ZU, ZD, ZUD) / integrální zásuvka N7 - 7 kolíků / integrální miniaturní fotobuňka PM / vícenásobné stmívání, scénář 1 (MLD1 s NightTune), NightTune (722-40) a proměnné řešení světla.
Lze jej kombinovat s dekorativními konzolami a sloupy.
Jako Thorn Carat

New Product
LumExpress Product
eControl Product

Carat, malá verze, úzká silniční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
CT S 12L105-730 NR CL1 T76F ANT415267LED6.7096635145
CT S 12L105-730 NR CL2 T60F ANT415267LED6.6096634284
CT S 12L25-730 NR CL1 T76F ANT101485LED6.7096635141
CT S 12L25-730 NR CL2 T60F ANT101485LED6.5096634280
CT S 12L35-730 NR CL1 T76F ANT142015LED6.7096635142
CT S 12L35-730 NR CL2 T60F ANT142015LED6.5096634281
CT S 12L50-730 NR CL1 T76F ANT192780LED6.7096635143
CT S 12L50-730 NR CL2 T60F ANT192780LED6.6096634282
CT S 12L70-730 NR CL1 T76F ANT273743LED6.7096635144
CT S 12L70-730 NR CL2 T60F ANT273743LED6.6096634283
CT S 24L105-730 NR CL1 T76F ANT7910431LED7.1096635150
CT S 24L105-730 NR CL2 T60F ANT7910431LED7.0096634289
CT S 24L25-730 NR CL1 T76F ANT212968LED6.8096635146
CT S 24L25-730 NR CL2 T60F ANT212968LED6.6096634285
CT S 24L35-730 NR CL1 T76F ANT264026LED6.8096635147
CT S 24L35-730 NR CL2 T60F ANT264026LED6.6096634286
CT S 24L50-730 NR CL1 T76F ANT365546LED6.8096635148
CT S 24L50-730 NR CL2 T60F ANT365546LED6.6096634287
CT S 24L70-730 NR CL1 T76F ANT527448LED6.8096635149
CT S 24L70-730 NR CL2 T60F ANT527448LED6.7096634288
CT S 36L25-730 NR CL1 T76F ANT284438LED6.9096635151
CT S 36L25-730 NR CL2 T60F ANT284438LED6.7096634290
CT S 36L35-730 NR CL1 T76F ANT386010LED6.9096635152
CT S 36L35-730 NR CL2 T60F ANT386010LED6.7096634291
CT S 36L50-730 NR CL1 T76F ANT548251LED6.9096635153
CT S 36L50-730 NR CL2 T60F ANT548251LED6.7096634292
CT S 36L70-730 NR CL1 T76F ANT7511026LED7.2096635154
CT S 36L70-730 NR CL2 T60F ANT7511026LED7.0096634293
CT S 36L80-730 NR CL1 T76F ANT8612260LED7.4096635155
CT S 36L80-730 NR CL2 T60F ANT8612260LED7.2096634294

Carat, velká verze, úzká silniční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
CT L 36L105-730 NR CL1 T76F ANT11615570LED9.5096635160
CT L 36L105-730 NR CL2 T60F ANT11615570LED9.3096634300
CT L 36L25-730 NR CL1 T76F ANT284449LED8.9096635156
CT L 36L25-730 NR CL2 T60F ANT284449LED8.8096634295
CT L 36L35-730 NR CL1 T76F ANT396031LED8.9096635157
CT L 36L35-730 NR CL2 T60F ANT396031LED8.8096634296
CT L 36L50-730 NR CL1 T76F ANT558307LED8.9096635158
CT L 36L50-730 NR CL2 T60F ANT558307LED8.8096634297
CT L 36L70-730 NR CL1 T76F ANT7611152LED9.2096635159
CT L 36L70-730 NR CL2 T60F ANT7611152LED9.1096634298
CT L 48L25-730 NR CL1 T76F ANT365929LED9.3096635161
CT L 48L25-730 NR CL2 T60F ANT365929LED9.1096634301
CT L 48L35-730 NR CL1 T76F ANT508031LED9.3096635162
CT L 48L35-730 NR CL2 T60F ANT508031LED9.1096634302
CT L 48L50-730 NR CL1 T76F ANT7111049LED9.3096635163
CT L 48L50-730 NR CL2 T60F ANT7111049LED9.4096634303
CT L 48L70-730 NR CL1 T76F ANT10114797LED9.5096635164
CT L 48L70-730 NR CL2 T60F ANT10114797LED9.4096634304
CT L 48L80-730 NR CL1 T76F ANT11616567LED9.7096635165
CT L 48L80-730 NR CL2 T60F ANT11616567LED9.6096634305
CT L 60L25-730 NR CL1 T76F ANT467397LED9.6096635166
CT L 60L25-730 NR CL2 T60F ANT467397LED9.4096634306
CT L 60L35-730 NR CL1 T76F ANT6210009LED9.6096635167
CT L 60L35-730 NR CL2 T60F ANT6210009LED9.4096634307
CT L 60L50-730 NR CL1 T76F ANT8913739LED9.6096635168
CT L 60L50-730 NR CL2 T60F ANT8913739LED9.4096634308
CT L 60L70-730 NR CL1 T76F ANT12618334LED9.6096635169
CT L 60L70-730 NR CL2 T60F ANT12618334LED9.4096634309
CT L 60L80-730 NR CL1 T76F ANT14720461LED9.8096635170
CT L 60L80-730 NR CL2 T60F ANT14720461LED9.6096634310
