Orus Pro
Jedinečné řešení osvětlení s nízkou výškou pro dosažení vysokého vizuálního komfortu. Účinné a nákladově efektivní osvětlení bez sloupů
- Vysoká svítivost a nízké oslňování pro bezpečnou a pohodlnou jízdu po silnici. Jedinečná koncepce FlatBeam® firmy Thorn pro rozptýlené světlo bez oslňování (Ti <1%) při instalaci v nízké výšce, pohodlně pod výškou očí řidiče.
- Rozptýlené světlo s vyšší svítivostí pro eliminování přímého oslňování. Jedinečný optický systém bránící v dopadu jakéhokoliv přímého světla do očí řidiče nebo zpětných zrcátek. Provedení s nízkým kontrastem pro zvýšený vizuální komfort.
- Silniční osvětlení bez sloupů s rozestupy až 15m na jedné straně 20 m při instalaci na protější straně. V souladu s požadavky EN 13201 na třídy silničního osvětlení M2/M3/M4. Jednotnost bez odraženého rušivého světla.
- Dokáže odolávat náročným podmínkám a času: vysoká ochrana proti korozi vhodná pro používání v přímořském prostředí, IK10, tvrzený kryt odolný proti poškrábání, COB nejnovější gen. L90 70 tisíc hodin. Vhodné pro teploty prostředí až 40°C.
- Standard D4i driver for remote smart management, scalable with other networks thanks to Thorn's Urbasens ecosystem. Low lighting power density (PDI) <0,3 W/m² for high energy efficacy and limited environmental impact.
- Varianty se sloupkem nebo třmenem pro mnoho případů použití tam, kde běžné osvětlení na sloupu není vhodné nebo žádoucí. Široký rozsah použití (mosty, dálnice, silnice, železnice, letiště, mlhavo počasí atd.)
Materials and Finish
Hlava a sloupek: hliník litý pod tlakem EN AC-44300 s obsahem mědi <0,1% pro zásadní snížení rizika koroze.
Upevňovací prvky: zabezpečené proti neoprávněné manipulaci, nerezová ocel s pozinkováním Geomet® pro vyloučení rizika elektrochemické koroze.
Vhodné pro použití v přímořských oblastech. Třída ochrany proti korozi C5 podle ISO 9223.
Povrchová úprava světle šedou práškovou barvou s texturou (GY) jako standard (odstín blížící se RAL9006)
Kryt: polykarbonát, povrchová úprava proti poškrábání odolná proti postřiku barvou
Konzola třmenu: hliník (tloušťka 3 mm), dokáže odolat statickému zatížení 50 kg bez dopadu na zvolený úhel sklonu.
Předřadník mimo třmen v krytí IP66:
- PA6 s 30% skleněných vláken: výjimečné mechanické vlastnosti, plně zapojeno předem a vybaveno vnitřním rychloupínacím konektorem pro spojení s hlavou ORUS Pro
- konzola pro montáž a oblouková konzola pro ochranu proti neoprávněné manipulaci: hliník (tloušťka 3 mm)
Installation and Mounting
Pro dosažení optimálních výsledků musí montážní výška světelného zdroje zůstat pod výškou očí, ideálně kolem 0,9m a odstup by měl být 1-1,5m.
Pokud se týká dalších správných postupů, viz návod k instalaci.
Vrch svítidla musí být rovnoběžný s povrchem vozovky a sklon jednotky 0° lze zajistit pomocí vodováhy díky ploché části na vrchní straně svítidla Orus Pro.
Sloupek: k dispozici pro varianty o výšce 700 mm a 900 mm
Části předřadníku jsou uloženy do sloupku do boxu v krytí IP66, který je vybaven rychloupínacím konektorem pro spojení s hlavou ORUS Pro.
Přístup do vnitřku sloupku je možný po uvolnění 2 šroubů s vybráním v hlavě a sejmutí hlavy.
Šrouby M10 nejsou součástí dodávky.
Varianta s třmenem: může být nainstalována v ochranných vedeních, na betonových stěnách, chodnících, v oddělovacích pruzích vozovky a na fasádách.
Třmen s otáčením v rozsahu 90° upevněný prostřednictvím robustní konzoly a 2 x 6 šroubů (nejsou součástí dodávky).
Externí box předřadníku v krytí IP66 je jako standard plně zapojený předem a určený pro pro průchozí zapojení prostřednictvím 2 kabelových průchodek.
Svítidlo je nainstalováno pomocí speciální konzoly z nerezové oceli
Oblouková konzola zabezpečená proti vandalismu a neoprávněnému přístupu do oddělení předřadníku.
Připojení pomocí zástrčky a zásuvky
Specification
Při specifikaci uvádějte:
Inovativní LED svítidlo pro silniční osvětlení se zabudovanou patentovanou technologií společnosti Thorn Flat Beam® přinášející vysoký vizuální komfort, nízké oslňování a umožňující instalaci ve velkých rozestupech a nízké výšce, pod výškou očí řidiče. V souladu s požadavky normy EN 13201 na silniční osvětlení. Těleso vyrobeno z hliníku litého pod tlakem EN AC 44300 s obsahem mědi <0,1% a pozinkovanými venkovními šrouby, aby se vyloučilo riziko elektrochemické koroze: vhodné pro instalaci v přímořských oblastech (ochrana C5 - ISO 9223), IK10, Ta 40°C, krytí IP66 s jedinečnou vyzařovací charakteristikou a volbou možností montáže.
Jako Thorn Orus Pro.
- New Product

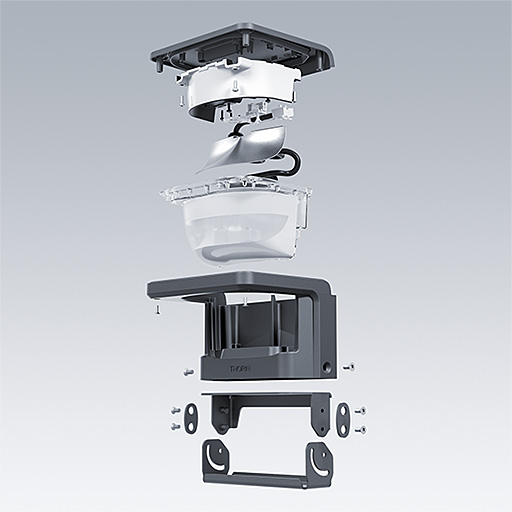

▼ Orus Pro, Stirrup
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OR 1L35-740 WR CL1 MSF GY | 14 | 1610 | LED | 4.55 | 96685884 | ||||
| OR 1L35-740 WR CL2 MSF GY | 14 | 1610 | LED | 4.55 | 96685887 | ||||
| OR 1L50-740 WR CL1 MSF GY | 20 | 2190 | LED | 4.55 | 96685885 | ||||
| OR 1L50-740 WR CL2 MSF GY | 20 | 2190 | LED | 4.55 | 96685888 | ||||
| OR 1L70-740 WR CL1 MSF GY | 29 | 2840 | LED | 4.55 | 96685886 | ||||
| OR 1L70-740 WR CL2 MSF GY | 29 | 2840 | LED | 4.55 | 96685889 |

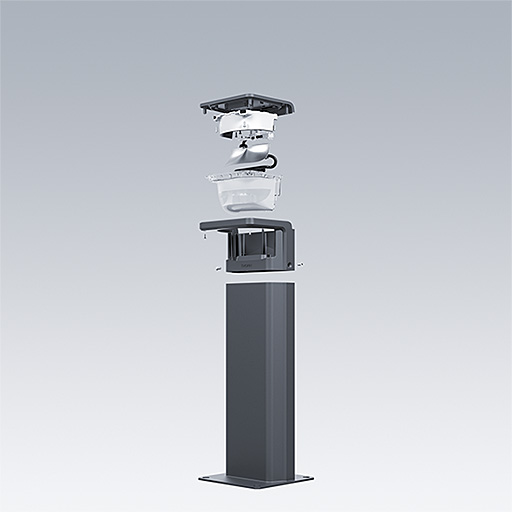

▼ Orus Pro, Bollard 700
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OR 1L35-730 WR CL2 700 GY | 14 | 1590 | LED | 6.55 | 93994597 | ||||
| OR 1L35-740 WR CL1 700 GY | 14 | 1610 | LED | 6.55 | 93994601 | ||||
| OR 1L50-730 WR CL2 700 GY | 20 | 2160 | LED | 6.55 | 93985698 | ||||
| OR 1L50-740 WR CL1 700 GY | 20 | 2190 | LED | 6.55 | 93994600 | ||||
| OR 1L70-730 WR CL2 700 GY | 29 | 2790 | LED | 6.55 | 93994598 | ||||
| OR 1L70-740 WR CL1 700 GY | 29 | 2840 | LED | 6.55 | 93994599 |

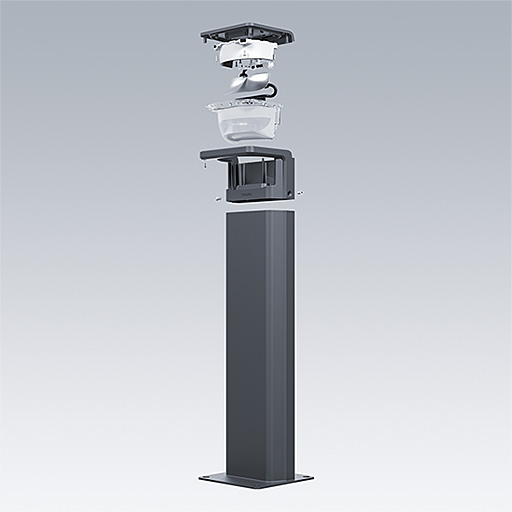

▼ Orus Pro, Bollard 900
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OR 1L35-730 WR CL2 900 GY | 14 | 1590 | LED | 7.55 | 93990203 | ||||
| OR 1L35-740 WR CL1 900 GY | 14 | 1610 | LED | 7.55 | 93990874 | ||||
| OR 1L50-730 WR CL2 900 GY | 20 | 2160 | LED | 7.55 | 93987514 | ||||
| OR 1L50-740 WR CL1 900 GY | 20 | 2190 | LED | 7.55 | 93994596 | ||||
| OR 1L70-730 WR CL2 900 GY | 29 | 2790 | LED | 7.55 | 93985697 | ||||
| OR 1L70-740 WR CL1 900 GY | 29 | 2840 | LED | 7.55 | 93994595 |
