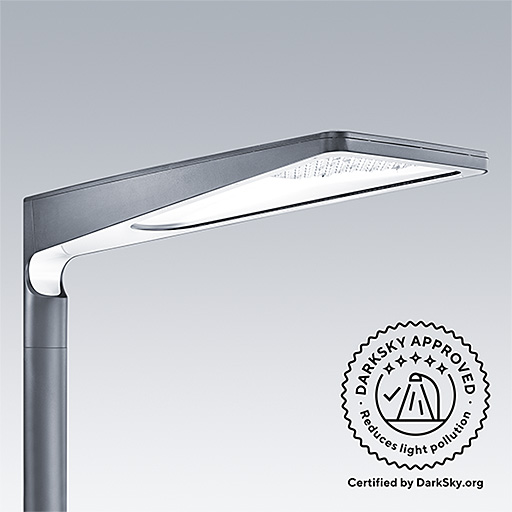

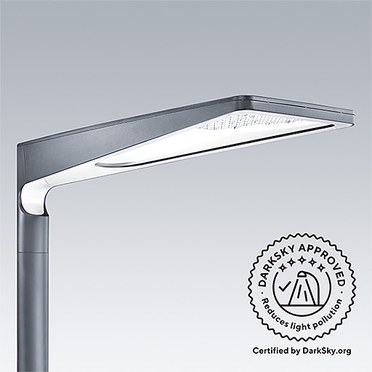

Pro složitost a komfort v městském prostředí

  • Navrženo světově proslulými architekty, urbanisty a designéry ze společnosti Wilmotte & Industries exkluzivně pro Thorn
  • Jedinečná stopa ve dne i v noci díky optickému systému navrženému se zvláštním zaměřením na komfort (G6)
  • Vynikající přizpůsobivost: 9 typů optiky, světelný tok až do 15 000 lm, 2 velikosti, 3 možnosti montáže, aby bylo možné splnit požadavky široké řady projektů (nové systémy i modernizace) od S5 po Me2
  • Technologie LED nejnovější generace s integrovanými ovládacími prvky pro minimalizaci nákladů na energii a údržbu

Materials and Finish

Svítidlo:
Těleso: tlakově litý hliník - dvě varianty: tmavě šedá nebo černá povrchová úprava s texturou
Sklo: tvrzené ploché sklo nebo dichroické ploché sklo (5mm). Prizmatické sklo na požádání
Rám: hliník - práškový polykarbonát, metalizovaný hliník a lak
Deflektor: ABS odolný vůči UV, bílá barva (RAL 9016)

Konzoly s koordinovanými sloupy:
Pozinkovaná ocel opatřená nátěrem, tmavě šedá nebo černá povrchová úprava s texturou.
Kuželové sloupy se dvěma průměry určené pro svítidlo Urba instalované na vrch sloupu:
Hliník opatřený nátěrem, tmavě šedá nebo černá povrchová úprava s texturou

Installation and Mounting

Svítidlo: dodává se kompletní a připravené k instalaci, v jediné krabici. Předem zapojené verze pro montáž na vrch sloupu s kabelem H07RN-F o délce 8m (malá verze) nebo 10m (velká verze). K dispozici jsou následující varianty: montáž s bočním vstupem Ø60mm s nastavitelným úhlem sklonu: 0°, -5°, -10°, montáž na vrch sloupu Ø60mm a Ø76mm, délka nástavce 100mm. Hmotnost: 12kg (malé verze) a 17kg (velká verze)

Konzoly s koordinovanými sloupy: speciální řada sloupů a konzol. Doporučené výšky pro malou verzi Urba: 4 až 6m, pro velkou verzi Urba: 6 až 8m. Sloupy se dodávají včetně kotvících šroubů. Hliníkové sloupy (průměry: vnitřní 76mm, vnější 96mm - vnitřní 60mm a vnější 81mm) s montáží pomocí příruby: 200x200mm. Sloupy z pozinkované oceli s montáží pomocí příruby: 300x300mm

Specification

To specify Urba luminaire state:
Highly designed urban street lantern with 2 sizes, 7 mounting options, 3 enclosures, 9 light distributions with 2 dedicated optics to comfort (G6). Efficient (up to 100 Llm/W) R-PEC optic. Side entry and post top mountings, 60mm and 76mm diameters, with tilt adjustments. Wide range of intelligent lighting control solutions from stand alone dimming to remote control.
As Thorn Urba

To specify Urba brackets and columns state:
Wide range of coordinated short and long galvanised steel brackets, diameter 76mm top. Cylindrical conical galvanised steel columns up to 8m. Dark grey and black textured finish. 2 diameter aluminium cylindrical conical columns up to 6m. Dark grey and black textured finish.
As Thorn Urba brackets and columns

New Product
LumExpress Product
eControl Product

Urba S RWET

Urba S NR

Urba S WR

Urba S WSC

Urba S IVS

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
URBA S 36L70 IVS ANT CL2 8M MTP60 7407710440LED10.5096269606

Urba S SC

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
URBA S 24L35 SC ANT BP CL2 8M MTP60 L740283901LED10.5096269671
URBA S 24L35 SC ANT BP CL2 MLE L740283901LED10.5096269509
URBA S 24L35 SC BK BP CL2 MLE L740282994LED10.5096271173
URBA S 24L50 SC ANT BP CL2 8M MTP60 L740385364LED10.5096269674
URBA S 24L50 SC ANT BP CL2 MLE L740385364LED10.5096269512
URBA S 24L50 SC BK BP CL2 MLE L740384092LED10.5096271174
URBA S 24L70 SC ANT BP CL2 8M MTP60 L740537182LED10.5096269677
URBA S 24L70 SC ANT BP CL2 MLE L740537182LED10.5096269515
URBA S 24L70 SC ANT CL2 MLE L740537182LED10.5096269751
URBA S 24L70 SC ANT CLO CL2 MLE L740537182LED10.5096269752
URBA S 36L35 SC ANT BP CL2 8M MTP60 L740395829LED10.5096269672
URBA S 36L35 SC ANT BP CL2 8M MTP76 740395829LED10.5096270863
URBA S 36L35 SC ANT BP CL2 MLE L740395829LED10.5096269510
URBA S 36L35 SC BK BP CL2 8M MTP76 740394475LED10.5096270861
URBA S 36L35 SC BK BP CL2 MLE L740394475LED10.5096270073
URBA S 36L50 SC ANT BP CL2 8M MTP60 L740557994LED10.5096269675
URBA S 36L50 SC ANT BP CL2 MLE L740557994LED10.5096269513
URBA S 36L70 SC ANT BP CL2 8M MTP60 L7407710651LED10.5096269678
URBA S 36L70 SC ANT BP CL2 MLE L7407710651LED10.5096269516

Urba S EPR

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
URBA S 36L35 EPR ANT CL2 8M MTP60 L740395057LED10.5096271168
URBA S 36L35 EPR BK CL2 8M MTP76 L740395057LED10.5096271169

Urba L RC

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
URBA L 48L35 RC ANT BP CL2 10M MTP60 L74517953LED16.0096269949
URBA L 48L35 RC ANT BP CL2 MLE L740517953LED16.0096269875
URBA L 48L50 RC ANT BP CL2 10M MTP60 L747210916LED16.0096269952
URBA L 48L50 RC ANT BP CL2 MLE L7407210916LED16.0096269878
URBA L 48L70 RC ANT BP CL2 10M MTP60 L7410314568LED16.0096269955
URBA L 48L70 RC ANT BP CL2 MLE L74010314568LED16.0096269881
URBA L 60L70 RC ANT BP CL2 10M MTP60 L7412818052LED16.0096270047
URBA L 60L70 RC ANT BP CL2 MLE L74012818052LED16.0096270042
URBA L 72L35 RC ANT BP CL2 10M MTP60 L747511877LED16.0096269950
URBA L 72L35 RC ANT BP CL2 MLE L7407511877LED16.0096269876
URBA L 72L50 RC ANT BP CL2 10M MTP60 L7410916246LED16.0096269953
URBA L 72L50 RC ANT BP CL2 MLE L74010916246LED16.0096269879
URBA L 72L70V2 RC ANT BP C2 10MMTP6 74015321545LED16.0096269956
URBA L 72L70V2 RC ANT BP CL2 MLE L74015321545LED16.0096269882
URBA L 84L35 RC ANT BP CL2 10M MTP60 L748813832LED16.0096269951
URBA L 84L35 RC ANT BP CL2 MLE L7408813832LED16.0096269877
URBA L 84L50 RC ANT BP CL2 10M MTP60 L7412718893LED16.0096269954
URBA L 84L50 RC ANT BP CL2 MLE L74012718893LED16.0096269880
URBA L 84L70 RC ANT BP CL2 10M MTP60 L7417824992LED16.0096269957
URBA L 84L70 RC ANT BP CL2 MLE L74017824992LED16.0096269883

Urba L RWET

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
URBA L 48L35 RWET ANT BP CL2 10MMTP60 74517863LED16.0096269940
URBA L 48L35 RWET ANT BP CL2 MLE L740517863LED16.0096269866
URBA L 48L50 RWET ANT BP CL2 10MMTP60 747210792LED16.0096269943
URBA L 48L50 RWET ANT BP CL2 MLE L7407210792LED16.0096269869
URBA L 48L70 RWET ANT BP CL2 10MMTP60 7410314402LED16.0096269946
URBA L 48L70 RWET ANT BP CL2 MLE L74010314402LED16.0096269872
URBA L 60L70 RWET ANT BP CL2 10MMTP60 7412817846LED16.0096270046
URBA L 60L70 RWET ANT BP CL2 MLE L74012817846LED16.0096270041
URBA L 72L35 RWET ANT BP CL2 10MMTP60 747511742LED16.0096269941
URBA L 72L35 RWET ANT BP CL2 MLE L7407511742LED16.0096269867
URBA L 72L50 RWET ANT BP CL2 10MMTP60 7410916061LED16.0096269944
URBA L 72L50 RWET ANT BP CL2 MLE L74010916061LED16.0096269870
URBA L 72L70V2 RWET ANT BP C2 10MMTP6 7415321300LED16.0096269947
URBA L 72L70V2 RWET ANT BP CL2 MLE L74015321300LED16.0096269873
URBA L 84L35 RWET ANT BP CL2 10MMTP60 748813675LED16.0096269942
URBA L 84L35 RWET ANT BP CL2 MLE L7408813675LED16.0096269868
URBA L 84L50 RWET ANT BP CL2 10MMTP60 7412718678LED16.0096269945
URBA L 84L50 RWET ANT BP CL2 MLE L74012718678LED16.0096269871
URBA L 84L70 RWET ANT BP CL2 10MMTP60 7417824708LED16.0096269948
URBA L 84L70 RWET ANT BP CL2 MLE L74017824708LED16.0096269874

Urba L NR

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
URBA L 48L35 NR ANT BP CL2 10M MTP60 L74517600LED16.0096269931
URBA L 48L35 NR ANT BP CL2 MLE L740517600LED16.0096269856
URBA L 48L50 NR ANT BP CL2 10M MTP60 L747210432LED16.0096269934
URBA L 48L50 NR ANT BP CL2 MLE L7407210432LED16.0096269859
URBA L 48L70 NR ANT BP CL2 10M MTP60 L7410313921LED16.0096269937
URBA L 48L70 NR ANT BP CL2 MLE L74010313921LED16.0096269862
URBA L 60L70 NR ANT BP CL2 10M MTP60 L7412817251LED16.0096270045
URBA L 60L70 NR ANT BP CL2 MLE L74012817251LED16.0096270040
URBA L 60L70 NR ANT CL2 MLE L74012817251LED16.0096270048
URBA L 60L70 NR ANT CLO CL2 MLE L74012817251LED16.0096270049
URBA L 72L35 NR ANT BP CL2 10M MTP60 L747511350LED16.0096269932
URBA L 72L35 NR ANT BP CL2 MLE L7407511350LED16.0096269857
URBA L 72L50 NR ANT BP CL2 10M MTP60 L7410915525LED16.0096269935
URBA L 72L50 NR ANT BP CL2 MLE L74010915525LED16.0096269860
URBA L 72L50 NR ANT CL2 PL MLE L74010915525LED16.0096270038
URBA L 72L70V2 NR ANT BP C2 10MMTP6 74015320589LED16.0096269938
URBA L 72L70V2 NR ANT BP CL2 MLE L74015320589LED16.0096269863
URBA L 72L70V2 NR ANT CL2 MLE L74015320589LED16.0096269985
URBA L 72L70V2 NR ANT CLO CL2 MLE L74015320589LED16.0096269986
URBA L 84L35 NR ANT BP CL2 10M MTP60 L748813219LED16.0096269933
URBA L 84L35 NR ANT BP CL2 MLE L7408813219LED16.0096269858
URBA L 84L50 NR ANT BP CL2 10M MTP60 L7412718055LED16.0096269936
URBA L 84L50 NR ANT BP CL2 MLE L74012718055LED16.0096269861
URBA L 84L70 NR ANT BP CL2 10M MTP60 L7417823883LED16.0096269939
URBA L 84L70 NR ANT BP CL2 MLE L74017823883LED16.0096269864

Urba L WR

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
URBA L 72L50 WR ANT BP CL2 MLE L74010915710LED16.0096269865

Urba L IVS

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
URBA L 48L70 IVS ANT CL2 10M MTP60 74010313971LED16.0096269928

Urba L SC

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
URBA L 72L50 SC ANT BP CL2 MLE L74010915894LED16.0096269884
URBA L 84L35 SC BK BP CL2 10M MTP76 L7408813533LED16.0096270082
