Isaro Pro / IP 24L50-740 WR M BS 3550 CL2 T76F ->

96275992

Data Sheet

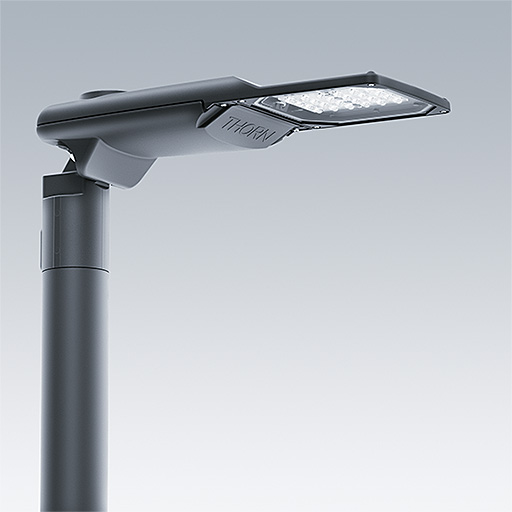

Moderní LED svítidlo pro osvětlování (malý) cest s 24 LED napájenými při 500mA s optikou Pro široké vozovky. Programovatelný LED předřadník. Elektrická Třída ochrany II, IP66, IK09. Těleso: tlakově odlévaný hliník (EN AC-44300), práškově nanášený texturovaný antracit (odstín blížící se RAL7043). Nástavec: tlakově odlévaný hliník (EN AC-44300), práškově nanášený antracit (odstín blížící se RAL7043). Difuzor: tloušťka 5mm sklo. Upevňovací prvky: nerezová ocel. Dodává se s předem nainstalovaným pomocným nástavcem Ø76mm pro montáž na vrch sloupu, sklon 5°. Vybaveno 50% redukcí výkonu, pro období 3 hodiny před a 5 hodin po půlnoci, která může být deaktivována při instalaci, díky snadno přístupnému spínači. Zapojení předem s kabelem o délce 8m. Dodáváno s LED zdroji v barvě 4000K. Ochrana proti rázům napětí: společný režim s jediným impulsem 10kV a společný režim s několika impulsy 8kV a diferenciální režim s několika impulsy 6kV. Jestliže je připojen stálý systém DALI, společný režim s několika impulsy a diferenciální režim 6kV.

Rozměry: 571 x 224 x 114 mm
Příkon svítidla: 36,1 W
Světelný tok: 5905 lm
Světelný výkon svítidel: 164 lm/W
Hmotnost: 6,49 kg
Scx: 0.05 m²

Mode selection
  • Poloha světelného zdroje:STD – standard
  • Světelný zdroj:LED
  • Světelný tok*:5905 lm
  • Světelný výkon svítidel*:164 lm/W
  • Index podáni barev - CRI min.:70
  • Předřadník:1 x 28003161 LCO 60/200-1050/100 o4a NF C EXC3
  • Teplota chromatičnosti*:4000 Kelvin
  • Barevná tolerance v místě (MacAdam):5
  • Vyměřovací (jmenovitá) doba životnosti (B10)*:L95 100000 h při/u 25 °C
  • Příkon svítidla*:36,1 W Výkonový faktor = 0,97
  • Řízení:PROG
  • LED
  • CE
  • ENEC11 +
  • ENEC11
  • GLedReP
  • IK09
  • IP66
  • Coastal_C5
  • LLedNr
  • SC2
  • UKCA
