Punch
Klasická jednoduchost: univerzálnost ve spojení s vysoce kvalitním vzhledem a příjemným pocitem.
- Provedení: klasické, lineární design pro příjemnou a nadčasovou estetiku. Hodnotu výrobku zvýrazňují vysoce kvalitní materiály.
- Vyzařovací charakteristika: přímá, přímá/nepřímá (60/40% or 50/50%) a asymetrická vyzařovací charakteristika, dvojitá hliníková parabola a optická verze LRO, i hodnota UGR < 16 činí ze svítidla PUNCH skvělou volbu pro širokou oblast aplikací.
- Instalace: zavěšené a přisazené varianty montáže plus možnost souvislého pásu a montáže na zeď jsou důležité charakteristiky poskytující maximální flexibilitu.
- Chytré konstrukční prvky pro rychlou a snadnou údržbu zvyšují hodnotu pro uživatele.
- Varianty pro každou potřebu: CRI80 nebo CRI90, nouzový režim, vypínač s tahací šňůrou, výplně o různých velikostech pro souvislý pás nebo možnost volby mezi LRO a mřížkovou optikou nabízí spoustu možností pro různé situace.
Materials and Finish
Těleso a koncové kryty: ocelový plech, povrchová úprava bílou práškovou barvou
Dvojité parabolické mřížky: vysoce odrazivý hliník
Difuzory: opálový polykarbonát (PC)
LRO: mikroprizmatický polymetylmetakrylát (PMMA)
Installation and Mounting

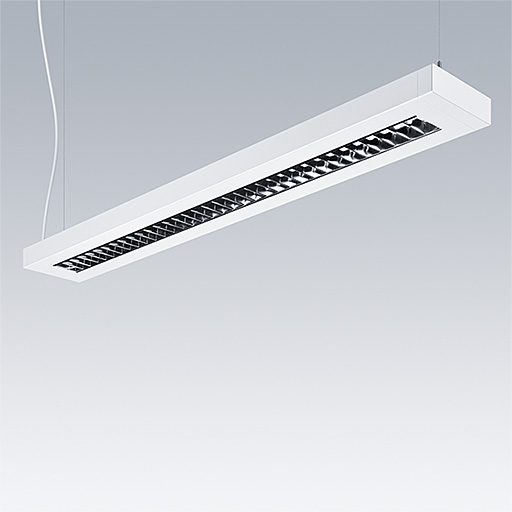

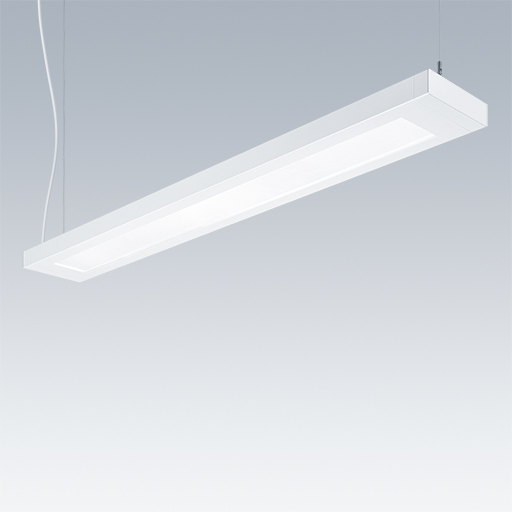

Zavěšená přímá/nepřímá verze: posuvné závěsné díly pro snadnou montáž, závěsy je třeba objednat zvlášť (22171581), předem nainstalovaná napájecí šňůra
Pouze přímo zavěšená verze: spojte vaši požadovanou přisazenou variantu LRO nebo LV s volitelným příslušenstvím pro zavěšení (22171581 a 22171349), které je třeba objednat zvlášť

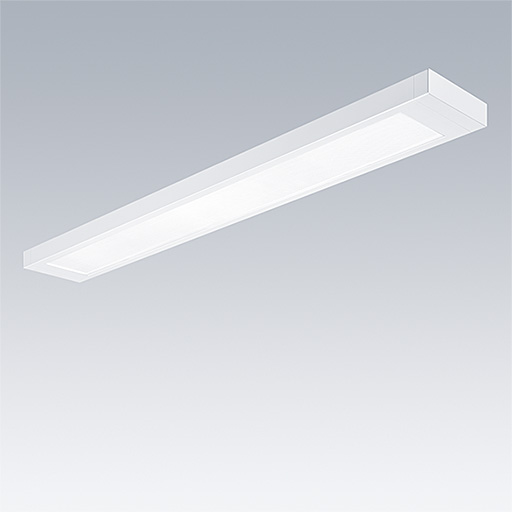

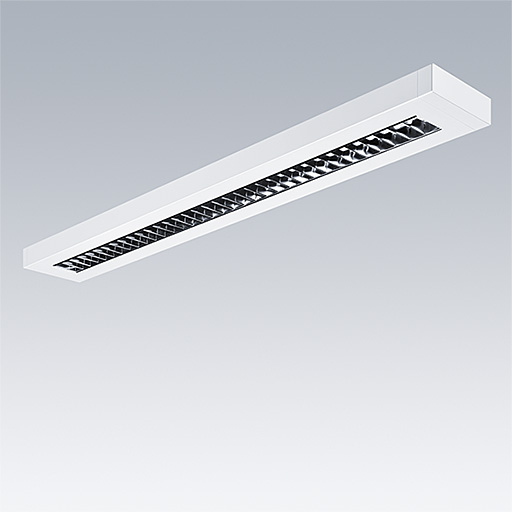

Přisazená verze: vhodná pro přímou montáž přisazením
Souvislý pás a výplně: volitelné příslušenství pro spojování jednotlivých zavěšených svítidel dohromady
Nástěnná verze: k dispozici je volitelné příslušenství s nástěnnou montážní konzolou kompatibilní se všemi verzemi
Specification
Při specifikaci uvádějte:
LED svítidlo v klasickém provedení s dvojitými parabolickými hliníkovými mřížkami nebo optikou PMMA LRO. Přímá, přímá/nepřímá a asymetrická vyzařovací charakteristika. Možnost přisazené, zavěšené nebo nástěnné montáže nebo montáže v souvislém pásu (s volitelnými výplněmi). Rozdělení přímé/nepřímé charakteristiky 60/40%, teplota barvy 3000/4000K, CRI > 80 nebo CRI >90, MacAdam 3, IK04, životnost 70 000h při L80 Ta 25°C, do UGR <19 a účinnost až 133 lm/W. Možnost ovládání pomocí HFIX. Vypínač s tahací šňůrou, k dispozici jsou varianty E3 nebo E3D. Ocelový plech s povrchovou úpravou standardní bílou práškovou barvou (odstín blížící se RAL9016) - další barvy (například stříbrná) na požádání.
Jako Thorn Punch
- New Product
▼ Punch, přisazené
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| PUNCH 3 LRO MSC 3200-830 L12 HF | LED | 3.50 | 96636043 | ||||||
| PUNCH 3 LRO MSC 3200-840 L12 HF | LED | 3.50 | 96636044 | ||||||
| PUNCH 3 LRO MSC 3200-930 L12 HF | LED | 3.50 | 96636033 | ||||||
| PUNCH 3 LRO MSC 3200-940 L12 HF | LED | 3.50 | 96636037 | ||||||
| PUNCH 3 LRO MSC 3800-830 L15 HF | LED | 3.80 | 96636045 | ||||||
| PUNCH 3 LRO MSC 3800-840 L15 HF | LED | 3.80 | 96636046 | ||||||
| PUNCH 3 LRO MSC 3800-930 L15 HF | LED | 3.80 | 96636034 | ||||||
| PUNCH 3 LRO MSC 3800-940 L15 HF | LED | 3.80 | 96636038 | ||||||
| PUNCH 3 LV MSC 4000-830 L12 HF | LED | 3.50 | 96636019 | ||||||
| PUNCH 3 LV MSC 4000-840 L12 HF | LED | 3.50 | 96636020 | ||||||
| PUNCH 3 LV MSC 4000-930 L12 HF | LED | 3.50 | 96636013 | ||||||
| PUNCH 3 LV MSC 4000-940 L12 HF | LED | 3.50 | 96636009 | ||||||
| PUNCH 3 LV MSC 6000-830 L15 HF | LED | 3.80 | 96636021 | ||||||
| PUNCH 3 LV MSC 6000-840 L15 HF | LED | 3.80 | 96636022 | ||||||
| PUNCH 3 LV MSC 6000-930 L15 HF | LED | 3.80 | 96636014 | ||||||
| PUNCH 3 LV MSC 6000-940 L15 HF | LED | 3.80 | 96636010 |
▼ Punch, přisazené, stmívatelné
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 LRO MSC 3200-830 L12 HFIX | LED | 6.00 | 96635385 | ||||||
| <PUNCH 3 LRO MSC 3800-830 L15 HFIX | LED | 6.50 | 96635387 | ||||||
| PUNCH 3 LRO MSC 3200-840 L12 HFIX | LED | 6.00 | 96635386 | ||||||
| PUNCH 3 LRO MSC 3200-930 L12 HFIX | LED | 3.50 | 96636049 | ||||||
| PUNCH 3 LRO MSC 3200-940 L12 HFIX | LED | 6.00 | 96635391 | ||||||
| PUNCH 3 LRO MSC 3800-840 L15 HFIX | LED | 6.50 | 96635388 | ||||||
| PUNCH 3 LRO MSC 3800-930 L15 HFIX | LED | 3.80 | 96636050 | ||||||
| PUNCH 3 LRO MSC 3800-940 L15 HFIX | LED | 6.50 | 96635392 | ||||||
| PUNCH 3 LV MSC 4000-830 L12 HFIX | LED | 3.50 | 96635735 | ||||||
| PUNCH 3 LV MSC 4000-840 L12 HFIX | LED | 3.50 | 96635736 | ||||||
| PUNCH 3 LV MSC 4000-930 L12 HFIX | LED | 3.50 | 96636025 | ||||||
| PUNCH 3 LV MSC 4000-940 L12 HFIX | LED | 3.80 | 96635717 | ||||||
| PUNCH 3 LV MSC 6000-830 L15 HFIX | LED | 3.80 | 96635737 | ||||||
| PUNCH 3 LV MSC 6000-840 L15 HFIX | LED | 3.80 | 96635738 | ||||||
| PUNCH 3 LV MSC 6000-930 L15 HFIX | LED | 3.80 | 96636026 | ||||||
| PUNCH 3 LV MSC 6000-940 L15 HFIX | LED | 3.80 | 96635718 |
▼ Punch, přisazené, stmívatelná nouzová verze
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 LRO MSC 3200-830 L12 HFIX E3 | LED | 6.20 | 96635401 | ||||||
| <PUNCH 3 LRO MSC 3200-840 L12 HFIX E3 | LED | 6.20 | 96635402 | ||||||
| PUNCH 3 LRO MSC 3200-930 L12 HFIX E3 | LED | 3.50 | 96636053 | ||||||
| PUNCH 3 LRO MSC 3200-940 L12 HFIX E3 | LED | 3.50 | 96635739 | ||||||
| PUNCH 3 LRO MSC 3800-830 L15 HFIX E3 | LED | 6.80 | 96635403 | ||||||
| PUNCH 3 LRO MSC 3800-840 L15 HFIX E3 | LED | 6.80 | 96635404 | ||||||
| PUNCH 3 LRO MSC 3800-930 L15 HFIX E3 | LED | 3.80 | 96636052 | ||||||
| PUNCH 3 LRO MSC 3800-940 L15 HFIX E3 | LED | 6.80 | 96635408 | ||||||
| PUNCH 3 LV MSC 4000-830 L12 HFIX E3 | LED | 3.50 | 96635727 | ||||||
| PUNCH 3 LV MSC 4000-840 L12 HFIX E3 | LED | 3.50 | 96635728 | ||||||
| PUNCH 3 LV MSC 4000-930 L12 HFIX E3 | LED | 3.50 | 96636029 | ||||||
| PUNCH 3 LV MSC 4000-940 L12 HFIX E3 | LED | 3.80 | 96635721 | ||||||
| PUNCH 3 LV MSC 6000-830 L15 HFIX E3 | LED | 3.80 | 96635729 | ||||||
| PUNCH 3 LV MSC 6000-840 L15 HFIX E3 | LED | 3.80 | 96635730 | ||||||
| PUNCH 3 LV MSC 6000-930 L15 HFIX E3 | LED | 3.80 | 96636030 | ||||||
| PUNCH 3 LV MSC 6000-940 L15 HFIX E3 | LED | 3.80 | 96635722 |
▼ Punch, zavěšené
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 ASYM MSP 2200-830 L12 HF | LED | 3.50 | 96630502 | ||||||
| <PUNCH 3 ASYM MSP 2200-840 L12 HF | LED | 3.50 | 96630503 | ||||||
| PUNCH 3 ASYM MSP 2200-930 L12 HF | LED | 3.50 | 96636057 | ||||||
| PUNCH 3 ASYM MSP 2200-940 L12 HF | LED | 3.50 | 96636056 | ||||||
| PUNCH 3 LRO MSP 5500-830 L12 HF | LED | 3.50 | 96636039 | ||||||
| PUNCH 3 LRO MSP 5500-840 L12 HF | LED | 3.50 | 96636040 | ||||||
| PUNCH 3 LRO MSP 5500-930 L12 HF | LED | 3.50 | 96636031 | ||||||
| PUNCH 3 LRO MSP 5500-940 L12 HF | LED | 3.50 | 96636035 | ||||||
| PUNCH 3 LRO MSP 6600-830 L15 HF | LED | 3.80 | 96636041 | ||||||
| PUNCH 3 LRO MSP 6600-840 L15 HF | LED | 3.80 | 96636042 | ||||||
| PUNCH 3 LRO MSP 6600-930 L15 HF | LED | 3.80 | 96636032 | ||||||
| PUNCH 3 LRO MSP 6600-940 L15 HF | LED | 3.80 | 96636036 | ||||||
| PUNCH 3 LV MSP 5500-830 L12 HF | LED | 3.50 | 96636015 | ||||||
| PUNCH 3 LV MSP 5500-840 L12 HF | LED | 3.50 | 96636016 | ||||||
| PUNCH 3 LV MSP 5500-930 L12 HF | LED | 3.50 | 96636011 | ||||||
| PUNCH 3 LV MSP 5500-940 L12 HF | LED | 3.50 | 96636007 | ||||||
| PUNCH 3 LV MSP 6600-830 L15 HF | LED | 3.80 | 96636017 | ||||||
| PUNCH 3 LV MSP 6600-840 L15 HF | LED | 3.80 | 96636018 | ||||||
| PUNCH 3 LV MSP 6600-930 L15 HF | LED | 3.80 | 96636012 | ||||||
| PUNCH 3 LV MSP 6600-940 L15 HF | LED | 3.80 | 96636008 |
▼ Punch, zavěšené, stmívatelné
▼ Punch, závěsné, stmívatelná nouzová verze
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 LRO MSP 5500-830 L12 HFIX E3 | LED | 6.20 | 96635397 | ||||||
| <PUNCH 3 LRO MSP 6600-830 L15 HFIX E3 | LED | 6.80 | 96635399 | ||||||
| <PUNCH 3 LRO MSP 6600-940 L15 HFIX E3 | LED | 6.80 | 96635406 | ||||||
| PUNCH 3 LRO MSP 5500-840 L12 HFIX E3 | LED | 6.20 | 96635398 | ||||||
| PUNCH 3 LRO MSP 5500-840 L12 HFIX E3D | LED | 6.20 | 96635405 | ||||||
| PUNCH 3 LRO MSP 5500-930 L12 HFIX E3 | LED | 3.50 | 96636054 | ||||||
| PUNCH 3 LRO MSP 5500-940 L12 HFIX E3 | LED | 3.80 | 96635740 | ||||||
| PUNCH 3 LRO MSP 6600-840 L15 HFIX E3 | LED | 6.80 | 96635400 | ||||||
| PUNCH 3 LRO MSP 6600-840 L15 HFIX E3D | LED | 6.20 | 96635407 | ||||||
| PUNCH 3 LRO MSP 6600-930 L15 HFIX E3 | LED | 3.80 | 96636051 | ||||||
| PUNCH 3 LV MSP 5500-830 L12 HFIX E3 | LED | 3.50 | 96635723 | ||||||
| PUNCH 3 LV MSP 5500-840 L12 HFIX E3 | LED | 3.80 | 96635724 | ||||||
| PUNCH 3 LV MSP 5500-930 L12 HFIX E3 | LED | 3.50 | 96636027 | ||||||
| PUNCH 3 LV MSP 5500-940 L12 HFIX E3 | LED | 3.50 | 96635719 | ||||||
| PUNCH 3 LV MSP 6600-830 L15 HFIX E3 | LED | 3.50 | 96635725 | ||||||
| PUNCH 3 LV MSP 6600-840 L15 HFIX E3 | LED | 3.80 | 96635726 | ||||||
| PUNCH 3 LV MSP 6600-930 L15 HFIX E3 | LED | 3.80 | 96636028 | ||||||
| PUNCH 3 LV MSP 6600-940 L15 HFIX E3 | LED | 3.50 | 96635720 |
▼ Příslušenství Punch
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| <PUNCH 3 LV INFILL L15 | 2.85 | 96635745 | |||||||
| CEILING ROSE ROUND ASI/ASQ3 WH | 0.20 | 22171581 | |||||||
| PUNCH 3 ASYM WALL BRACKET WH | 0.75 | 96667068 | |||||||
| PUNCH 3 EMERGENCY BATTERY SPARE | 0.22 | 96636058 | |||||||
| PUNCH 3 LRO C MOUNT SET | 1.20 | 96635433 | |||||||
| PUNCH 3 LRO INFILL L15 | 1.50 | 96635435 | |||||||
| PUNCH 3 LRO INFILL L9 | 1.20 | 96635434 | |||||||
| PUNCH 3 LV C MOUNT SET | 0.50 | 96635743 | |||||||
| PUNCH 3 LV INFILL L9 | 1.85 | 96635744 |
