IQ Wave SP

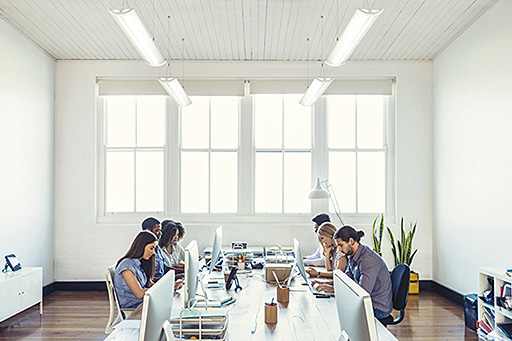

Komfort bez kompromisu pro kancelářské a výukové prostory. Logické rozšíření sortimentu o řadu IQ wave s instalací přisazením a zavěšením.
- Provedení: forma následuje funkci. Jednoduché a plovoucí linie vytvářejí moderní, ale zjednodušující estetiku.
- Optika: inovativní optika MV tech patentovaná společností Thorn nabízí dokonalou jednotnost a omezování oslňování, přímé/nepřímé světlo pro osvětlování obličejů a stěn, aby se tak vytvářelo příjemné a komunikativní pracovní prostředí.
- Ovládací prvky: zabudovaná čidla vám umožňují vytvářet flexibilní ovládací systémy podle vašich potřeb. Bezdrátové řešení ovládané prostřednictvím App pomocí Bluetooth® 4.x - basicDim Wireless. K dispozici také jako integrovaná PIR a mikrovlnná čidla.
- Prostřednictvím systému myProduct je k dispozici doplňkový snímač, ovládací prvky, bezdrátové provedení a provedení se zapojením pomocí kabelu a různé možnosti montáže
- Verze přizpůsobená pro montáž na lišty Contus, které jsou k dispozici.
Materials and Finish
Rámeček a koncové kryty: polykarbonát.
Difuzor a těleso: polykarbonát, hliníková tepelná jímka.
Předřadník: ocel s bílým přípravným nátěrem s polykarbonátovými koncovými kryty.
Adaptér Contus: válcovaná ocel s přípravným nátěrem, bílá barva (odstín podobný RAL9016).
Installation and Mounting

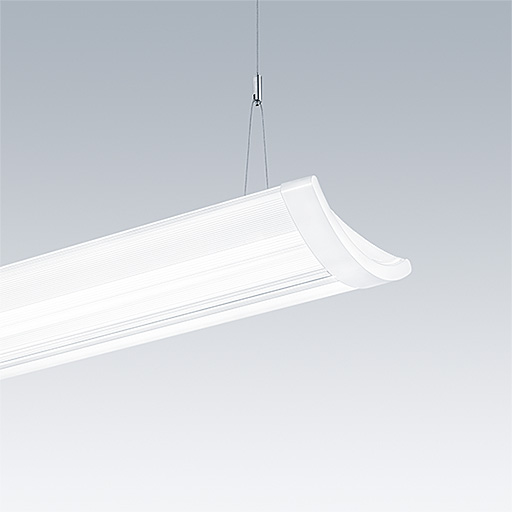

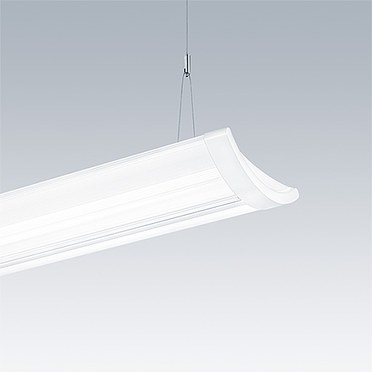

Zavěšená verze:
Vhodná pro zavěšení pomocí závěsné sady ve tvaru Y a předem nainstalované napájecí šňůry, které tvoří součást dodávky.
Přisazená verze:
Vhodná pro přímou montáž přisazením nebo prostřednictvím BESA, vstupy pro kabel středem nebo koncovým krytem.
Souvislý pás:
Standardní výrobky lze připojit prostřednictvím volitelné sady pro souvislý pás. K dispozici jsou i verze s průchozím zapojením.
Lištový systém Contus:
Verze přizpůsobené pro lištový systém Contus se dodávají sestavené předem, připravené k rychlé a snadné montáži pomocí pootočení mechanické/elektrické přípojky.
Specification
Při specifikaci uvádějte:
Lehký povrch nebo zavěšené svítidlo s optikou MV Tech. LED zdroj s nepřímým světlem. Možnost instalace jako souvislý pás; instalace BESA a průchozí zapojení. Nepřímé/přímé rozdělení 23/77 (HU 60/40); teplota barvy 3000K/4000K, CRI>80 a životnost 50 000 hodin při L90 Ta 25°C včetně vysoké účinnosti při 123 lm/W, UGR<19. S ovládacími systémy, PIR, MWS, BC.
Jako přisazený/zavěšený typ Thorn IQ Wave.
New Product
LumExpress Product
eControl Product
▼ Přisazené svítidlo IQ Wave Surface, stmívatelné
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SURF L LED4250-830 HFIX | LED | 5.00 | 96628944 | ||||||
| IQ SURF L LED4250-840 HFIX | LED | 5.00 | 96628945 | ||||||
| IQ SURF L LED4900-830 HFIX | LED | 5.00 | 96628946 | ||||||
| IQ SURF L LED4900-840 HFIX | LED | 5.00 | 96628947 | ||||||
| IQ SURF L LED6700-830 HFIX | LED | 5.00 | 96628948 | ||||||
| IQ SURF L LED6700-840 HFIX | LED | 5.00 | 96628949 | ||||||
| IQ SURF S LED2600-830 HFIX | LED | 4.10 | 96628940 | ||||||
| IQ SURF S LED2600-840 HFIX | LED | 4.10 | 96628941 | ||||||
| IQ SURF S LED4250-830 HFIX | LED | 4.10 | 96628942 | ||||||
| IQ SURF S LED4250-840 HFIX | LED | 4.10 | 96628943 |
▼ IQ Wave přisazené, stmívatelné (varianty)
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SURF L LED4250-830 HFIX ASY | LED | 5.10 | 96629837 | ||||||
| IQ SURF L LED4250-840 HFIX ASY | LED | 5.10 | 96629836 | ||||||
| IQ SURF L LED4900-840 BC | LED | 5.10 | 96631045 | ||||||
| IQ SURF L LED6700-830 HFIX ASY | LED | 5.10 | 96629310 |
▼ Přisazené svítidlo IQ Wave Surface, stmívatelné, nouzové provedení
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SURF L LED4250-840 HFIX E3-B | LED | 5.70 | 96629833 | ||||||
| IQ SURF L LED4900-840 HFIX E3-B | LED | 5.70 | 96629834 | ||||||
| IQ SURF L LED6700-840 HFIX E3-B | LED | 5.70 | 96629835 | ||||||
| IQ SURF L LED6700-840 HFIX E3TX-B | LED | 5.70 | 96629296 | ||||||
| IQ SURF L LED6700-840 HFIX E3TX-C | LED | 5.70 | 96629295 | ||||||
| IQ SURF S LED2600-840 HFIX E3-B | LED | 4.70 | 96629831 | ||||||
| IQ SURF S LED4250-840 HFIX E3-B | LED | 4.70 | 96629832 |
▼ Přisazené svítidlo IQ Wave Surface
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SURF L LED4250-830 HF | LED | 4.90 | 96629270 | ||||||
| IQ SURF L LED4250-840 HF WH | LED | 4.90 | 96629271 | ||||||
| IQ SURF L LED4900-830 HF | LED | 4.90 | 96629272 | ||||||
| IQ SURF L LED4900-840 HF WH | LED | 4.90 | 96629273 | ||||||
| IQ SURF L LED6700-830 HF | LED | 4.90 | 96629274 | ||||||
| IQ SURF L LED6700-840 HF ASY | LED | 4.90 | 96629309 | ||||||
| IQ SURF L LED6700-840 HF WH | LED | 4.90 | 96629275 | ||||||
| IQ SURF S LED2600-830 HF | LED | 4.00 | 96629266 | ||||||
| IQ SURF S LED2600-840 HF WH | LED | 4.00 | 96629267 | ||||||
| IQ SURF S LED4250-830 HF | LED | 4.00 | 96629268 | ||||||
| IQ SURF S LED4250-840 HF WH | LED | 4.00 | 96629269 |
▼ Přisazené svítidlo IQ Wave Surface, nouzové prtovedení
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SURF L LED4250-840 HF E3-B | LED | 5.50 | 92902793 | ||||||
| IQ SURF L LED4250-840 HF E3-C | LED | 5.00 | 92901912 | ||||||
| IQ SURF L LED4900-830 HF E3-C WH | LED | 5.00 | 92907054 | ||||||
| IQ SURF L LED4900-840 HF E3 TW | LED | 5.00 | 92901703 | ||||||
| IQ SURF L LED4900-840 HF E3-B WH | LED | 5.00 | 92906599 | ||||||
| IQ SURF L LED4900-840 HF E3-C | LED | 5.00 | 92902259 | ||||||
| IQ SURF L LED6700-840 HF E3-B | LED | 4.60 | 92904837 | ||||||
| IQ SURF L LED6700-840 HF E3TX-B WH | LED | 4.60 | 92907855 | ||||||
| IQ SURF L LED6700-840 HF E3TX-C WH | LED | 4.60 | 92909350 | ||||||
| IQ SURF S LED2600-840 HF E3-B | LED | 4.10 | 92902800 | ||||||
| IQ SURF S LED2600-840 HF E3-C | LED | 4.10 | 92901823 | ||||||
| IQ SURF S LED4250-840 HF E3-B | LED | 4.60 | 96629294 | ||||||
| IQ SURF S LED4250-840 HF E3-C | LED | 4.60 | 96629292 |
▼ Přisazené svítidlo IQ Wave Surface, senzor
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SURF L LED6700-840 HFSX | LED | 5.10 | 96629305 | ||||||
| IQ SURF L LED6700-840 MWS | LED | 5.10 | 96629301 | ||||||
| IQ SURF S LED4250-840 MWS | LED | 4.10 | 96629300 |
▼ Zavěšené svítidlo IQ Wave Suspended, stmívatelné
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED2600-830 HFIX ML5 | LED | 4.40 | 96628950 | ||||||
| IQ SUSP S LED2600-840 HFIX ML5 | LED | 4.40 | 96628951 | ||||||
| IQ SUSP S LED4250-830 HFIX ML5 | LED | 4.40 | 96628952 | ||||||
| IQ SUSP S LED4250-840 HFIX ML5 WH | LED | 4.40 | 96628953 | ||||||
| IQ SUSP S LED4900-830 HFIX ML5 | LED | 4.40 | 96628954 | ||||||
| IQ SUSP S LED4900-840 HFIX ML5 | LED | 4.40 | 96628955 | ||||||
| IQ SUSP S LED6700-830 HFIX ML5 | LED | 4.40 | 96628956 | ||||||
| IQ SUSP S LED6700-840 HFIX ML5 WH | LED | 4.40 | 96628957 |
▼ IQ Wave zavěšené, stmívatelné (varianty)
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED4900-840 BC ML3 | LED | 4.50 | 96631046 | ||||||
| IQ SUSP S LED6700-840 BC ML3 | LED | 4.50 | 96631047 |
▼ Zavěšené svítidlo IQ Wave Suspended, stmívatelné, nouzové provedení
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED4250-830 HFIX E3 ML6 | LED | 5.10 | 96629840 | ||||||
| IQ SUSP S LED4250-840 HFIX E3 ML6 | LED | 5.10 | 96629839 | ||||||
| IQ SUSP S LED4900-830 HFIX E3 ML6 | LED | 5.10 | 96629842 | ||||||
| IQ SUSP S LED4900-840 HFIX E3 ML6 | LED | 5.10 | 96629841 | ||||||
| IQ SUSP S LED6700-830 HFIX E3 ML6 | LED | 5.10 | 96629845 | ||||||
| IQ SUSP S LED6700-840 HFIX E3 ML6 | LED | 5.10 | 96629844 | ||||||
| IQ SUSP S LED6700-840 HFIX E3TX ML6 | LED | 5.10 | 96629299 |
▼ IQ Wave, zavěšené, stmívatelné, průběžné zapojení
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED2600-840 HFIX TW6 | LED | 5.20 | 92901541 | ||||||
| IQ SUSP S LED4250-840 HFIX TW6 | LED | 4.70 | 92901672 | ||||||
| IQ SUSP S LED4900-830 HFIX TW6 | LED | 4.30 | 92903966 |
▼ IQ Wave Suspended, Contus
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED2600-840 HF CONT WH | LED | 4.12 | 96637140 | ||||||
| IQ SUSP S LED4250-840 HF CONT WH | LED | 4.12 | 96637141 | ||||||
| IQ SUSP S LED4900-840 HF CONT WH | LED | 4.12 | 96637142 | ||||||
| IQ SUSP S LED6700-840 HF CONT WH | LED | 4.12 | 96637143 |
▼ IQ Wave Suspended, basicDIM, nouzová verze
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED6700-840 BC E3 ML4 | LED | 5.00 | 92902253 |
▼ Zavěšené svítidlo IQ Wave Suspended
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED2600-830 HF ML3 | LED | 4.30 | 96629276 | ||||||
| IQ SUSP S LED2600-840 HF ML3 WH | LED | 4.30 | 96629277 | ||||||
| IQ SUSP S LED4250-830 HF ML3 | LED | 4.30 | 96629278 | ||||||
| IQ SUSP S LED4250-840 HF ML3 WH | LED | 4.30 | 96629279 | ||||||
| IQ SUSP S LED4900-830 HF ML3 | LED | 4.30 | 96629280 | ||||||
| IQ SUSP S LED4900-840 HF ML3 WH | LED | 4.30 | 96629281 | ||||||
| IQ SUSP S LED6700-830 HF ML3 | LED | 4.30 | 96629282 | ||||||
| IQ SUSP S LED6700-840 HF ML3 WH | LED | 4.30 | 96629283 |
▼ Zavěšené svítidlo IQ Wave Suspended, nouzové provedení
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED2600-840 HF E3 ML4 | LED | 4.30 | 92901779 | ||||||
| IQ SUSP S LED2600-840 HF E3TX TW6 | LED | 5.20 | 92904117 | ||||||
| IQ SUSP S LED4250-840 HF E3 ML4 | LED | 4.90 | 92901533 | ||||||
| IQ SUSP S LED4900-840 HF E3 ML4 | LED | 6.50 | 92903056 | ||||||
| IQ SUSP S LED4900-840 HF E3TX TW6 WH | LED | 4.50 | 92911541 | ||||||
| IQ SUSP S LED6700-840 HF E3 ML4 | LED | 4.15 | 92901741 | ||||||
| IQ SUSP S LED6700-840 HF E3TX TW6 | LED | 8.50 | 92904594 |
▼ Zavěšené svítidlo IQ Wave Suspended, senzor
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED6700-830 HFSX ML5 | LED | 4.50 | 96629307 |
▼ IQ Wave, zavěšené, průběžné zapojení
| Description | Type | Wt (kg) | SAP Code | ||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ SUSP S LED2600-840 HF TW6 | LED | 5.20 | 92901666 |
▼ Příslušenství IQ Wave
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| basicDIM ILD G2 PROGRAMMER | 0.04 | 28003484 | |||||||
| IQ SURF ASYM BRA MWA | 0.05 | 96630389 | |||||||
| IQ SURF connection kit emergency WH | 0.60 | 96630058 | |||||||
| IQ SURF connection kit sensor WH | 0.60 | 96629287 | |||||||
| IQ SURF connection kit standard WH | 0.50 | 96629286 | |||||||
| IQ SUSP CEILING ROSE | 1.50 | 96630258 | |||||||
| IQ SUSP connection kit emergency WH | 0.60 | 96630057 | |||||||
| IQ SUSP connection kit sensor WH | 0.70 | 96629285 | |||||||
| IQ SUSP connection kit standard WH | 0.60 | 96629284 | |||||||
| REMOTECONTROL IR6 | 0.02 | 28000647 | |||||||
| SPARE IQ WAVE SP SURFACE MOUNT KIT X1 | 0.03 | 59014568 |
▼ IQ Wave, výplňové panely
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| IQ WAVE INFILL 1131 WH | 3.80 | 96629775 | |||||||
| IQ WAVE INFILL 1431 WH | 4.70 | 96629776 | |||||||
| IQ WAVE INFILL 385 WH | 1.40 | 96629772 | |||||||
| IQ WAVE INFILL 565 WH | 2.00 | 96629773 | |||||||
| IQ WAVE INFILL 954 WH | 3.20 | 96629774 |
