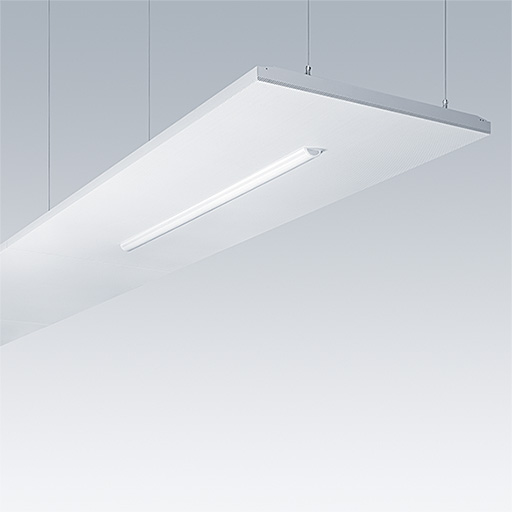

Arena Symphony

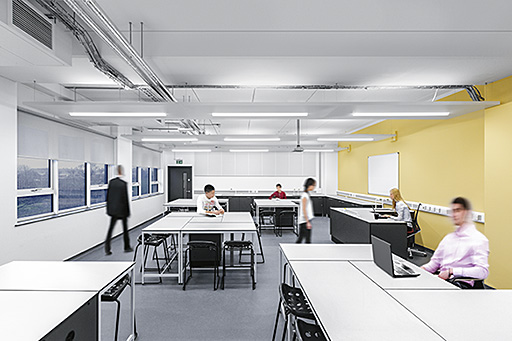

Inovační LED svítidlo s prvky absorbujícími hluk pro minimalizaci odrazu zvuku v učebnách
- Plně v souladu s normou BB93 (měřeno při prázdné učebně) pro dosažení optimální účinnosti v učebnách
- Dosahuje splnění norem pro akustiku a osvětlení s pouhými 6 svítidly v učebnách o ploše 56m²
- Široká řada možností ovládání včetně jednoduchého zapínání/vypínání, stmívání, snímače a našeho moderního systému řízení r2m (ready2mains™)
- Navrženo pro zajištění flexibility s nabídkou řady výplní pro přizpůsobení délky systému tak, aby odpovídal jakémukoliv uspořádání učebny
Materials and Finish
Základní deska: hliník
Rámeček svítidla: hliník, povrchová úprava bílou práškovou barvou jako standard (RAL9010)
Akustický materiál: minerální vlna
Optika: akrylát
Installation and Mounting
Vhodné pro montáž zavěšením pomocí 4 závěsných lanek (součást dodávky). Závěsná lanka jsou výškově nastavitelná díky upevnění na svítidle pomocí systému s posunováním po milimetrech ve 2 směrech. Tento výrobek lze používat v systému s doplněnými výplňovými panely, aby se dosáhlo splnění akustických požadavků. Součástí dodávky je také kabel pro průběžné zapojení a rychloupínací konektor umožňující rychlou instalaci. K dispozici je také verze se snímačem s ovládáním jako řídicí a řízená jednotka.
Specification
To specify state:
Innovative acoustic LED luminaire to comply with the BB93 norms and EN12464 inside an empty classroom. Wide variety of infills and accessories to maximise the flexibility.
As Thorn Arena Symphony LED.
▼ Arena Symphony
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| ARENA LED5000-840 HF TW WL6 EDP | 44 | 5200 | LED | 22.30 | 96645147 | ||||
| ARENA LED5000-840 HF TW WL6 EFL | 44 | 4900 | LED | 23.70 | 96645146 | ||||
| ARENA LED6500-840 HF TW WL6 EDP | 55 | 6500 | LED | 22.30 | 96645149 | ||||
| ARENA LED6500-840 HF TW WL6 EFL | 55 | 6300 | LED | 23.70 | 96645148 |
▼ Arena Symphony nouzový modul
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| ARENA LED5000-840 HF E3 TW WL6 EDP | 44 | 5200 | LED | 23.20 | 96645131 | ||||
| ARENA LED5000-840 HF E3 TW WL6 EFL | 44 | 4900 | LED | 24.60 | 96645130 | ||||
| ARENA LED5000-840 HF E3TX TW WL6 EDP | 44 | 5200 | LED | 23.20 | 96645119 | ||||
| ARENA LED5000-840 HF E3TX TW WL6 EFL | 44 | 4900 | LED | 24.60 | 96645118 | ||||
| ARENA LED6500-840 HF E3 TW WL6 EDP | 55 | 6500 | LED | 23.20 | 96645133 | ||||
| ARENA LED6500-840 HF E3 TW WL6 EFL | 55 | 6300 | LED | 24.60 | 96645132 | ||||
| ARENA LED6500-840 HF E3TX TW WL6 EDP | 55 | 6500 | LED | 23.20 | 96645121 | ||||
| ARENA LED6500-840 HF E3TX TW WL6 EFL | 55 | 6300 | LED | 24.60 | 96645120 |
▼ Arena Symphony stmívatelné
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| ARENA LED5000-840 HFIX TW WL6 EDP | 42 | 5200 | LED | 22.30 | 96645159 | ||||
| ARENA LED5000-840 HFIX TW WL6 EFL | 42 | 4900 | LED | 23.70 | 96645158 | ||||
| ARENA LED6500-840 HFIX TW WL6 EDP | 56 | 6500 | LED | 22.30 | 96645161 | ||||
| ARENA LED6500-840 HFIX TW WL6 EFL | 56 | 6300 | LED | 23.70 | 96645160 |
▼ Arena Symphony stmívatelné, nouzový modul
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| ARENA LED5000-840 HFIX E3 TW WL6 EDP | 42 | 5200 | LED | 23.20 | 96645143 | ||||
| ARENA LED5000-840 HFIX E3 TW WL6 EFL | 42 | 4900 | LED | 24.60 | 96645142 | ||||
| ARENA LED5000-840 HFI-X E3TX TW WL6 EDP | 42 | 5200 | LED | 23.20 | 96645127 | ||||
| ARENA LED5000-840 HFI-X E3TX TW WL6 EFL | 42 | 4900 | LED | 24.60 | 96645126 | ||||
| ARENA LED6500-840 HFIX E3 TW WL6 EDP | 56 | 6500 | LED | 23.20 | 96645145 | ||||
| ARENA LED6500-840 HFIX E3 TW WL6 EFL | 56 | 6300 | LED | 24.60 | 96645144 | ||||
| ARENA LED6500-840 HFI-X E3TX TW WL6 EDP | 56 | 6500 | LED | 23.20 | 96645129 | ||||
| ARENA LED6500-840 HFI-X E3TX TW WL6 EFL | 56 | 6300 | LED | 24.60 | 96645128 |
▼ Arena Symphony senzor
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| ARENA LED5000-840 HFSX TW WL6 EDP | 42 | 5200 | LED | 22.30 | 96645155 | ||||
| ARENA LED5000-840 HFSX TW WL6 EFL | 42 | 4900 | LED | 23.70 | 96645154 | ||||
| ARENA LED6500-840 HFSX TW WL6 EDP | 56 | 6500 | LED | 22.30 | 96645157 | ||||
| ARENA LED6500-840 HFSX TW WL6 EFL | 56 | 6300 | LED | 23.70 | 96645156 |
▼ Arena Symphony senzor, nouzový modul
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| ARENA LED5000-840 HFSX E3 TW WL6 EDP | 42 | 4900 | LED | 23.20 | 96645139 | ||||
| ARENA LED5000-840 HFSX E3 TW WL6 EFL | 42 | 4900 | LED | 24.60 | 96645138 | ||||
| ARENA LED5000-840 HFSX E3TX TW WL6 EDP | 42 | 5200 | LED | 23.20 | 96645123 | ||||
| ARENA LED5000-840 HFSX E3TX TW WL6 EFL | 42 | 4900 | LED | 24.60 | 96645122 | ||||
| ARENA LED6500-840 HFSX E3 TW WL6 EDP | 56 | 6500 | LED | 23.20 | 96645141 | ||||
| ARENA LED6500-840 HFSX E3 TW WL6 EFL | 56 | 6300 | LED | 24.60 | 96645140 | ||||
| ARENA LED6500-840 HFSX E3TX TW WL6 EDP | 56 | 6500 | LED | 23.20 | 96645125 | ||||
| ARENA LED6500-840 HFSX E3TX TW WL6 EFL | 56 | 6300 | LED | 24.60 | 96645124 |
▼ Výplňové panely Arena Symphony
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ARENA LED INFILL 1200MM | 10.50 | 96628182 | |||||||
| ARENA LED INFILL 1800MM | 15.50 | 96628183 | |||||||
| ARENA LED INFILL 300MM | 2.50 | 96628180 | |||||||
| ARENA LED INFILL 700MM | 6.00 | 96628181 |
▼ Arena Symphony příslušenství pro řízení
▼ Arena Symphony příslušenství
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| ARENA SYMPHONY LED SUSPENSION KIT | 0.25 | 96628283 | |||||||
| ARENA SYMPHONY LED SUSPENSION/BAR KIT | 0.84 | 96628281 | |||||||
| ARENA SYMPHONY LED WALL KIT | 0.32 | 96628282 |
