Punch / <PUNCH 3 ASYM MSP 2200-830 L12 HFIX

96630508

Data Sheet

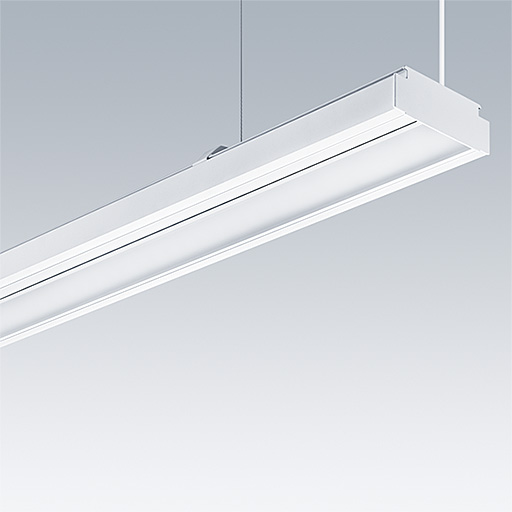

Štíhlé závěsná svítidlo s vyzařovací charakteristikou asymetrický. DALI stmívatelé LED předřadník. Těleso: ocel, práškově nanášený bílá (odstín blížící se RAL9016). Koncové kryty: ocel práškově nanášený bílá (odstín blížící se RAL9016). Mřížka: hladký hliník, dvojitý parabolický. Elektrická Třída ochrany I, krytí IP20, Odolnost proti nárazu: IK03. Elektrické připojení prostřednictvím předem nainstalovaná napájecí šňůra (2.5m). Dodáváno s LED zdroji v barve 3000K. Závěsnou sadu je třeba objednat zvlášť.

Včetně konektoru závěsu ve tvaru Y - závěsnou šňůru se stropní růžicí je třeba objednat zvlášť (22171581).

Rozměry: 1180 x 116 x 44 mm
Příkon svítidla: 16 W
Světelný tok: 2050 lm
Světelný výkon svítidel: 128 lm/W
Hmotnost: 3,5 kg

Mode selection
  • Poloha světelného zdroje:STD – standard
  • Světelný zdroj:LED
  • Světelný tok*:2050 lm
  • Světelný výkon svítidel*:128 lm/W
  • Index podáni barev - CRI min.:80
  • Teplota chromatičnosti*:3000 Kelvin
  • Barevná tolerance v místě (MacAdam):3
  • Střední dimenzovaná životnost*:L80 70000 h při/u 25 °C
  • Předřadník:1x LED_DRV Tridonic
  • Příkon svítidla*:16 W Výkonový faktor = 0,95
  • Příkon v pohotovostním režimu*:0,4 W
  • Řízení:DaliDim stmívatelné do 10%
  • Kategorie údržby CIE 97:D - Uzavřené IP2X
  • LED
  • CE
  • GLedReP
  • 650°
  • IK03
  • IP20
  • LLedReP
  • SC1
  • Ta = 0 to +25
  • UKCA
