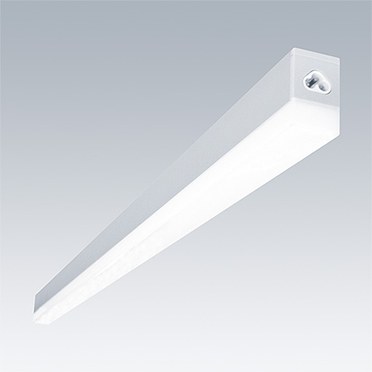

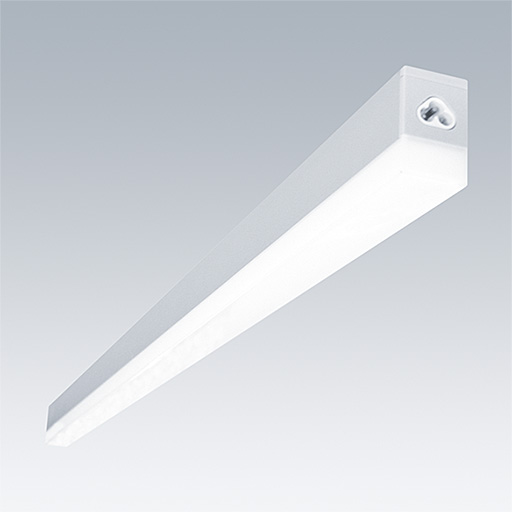

Equaline Mini
Štíhlé LED lištové svítidlo s moderním designem, které poskytuje kvalitní světlo pro architekturu
- Obdélníkový tvar poskytuje funkční profil, aniž by dominoval architektuře
- Hladký a konzistentní pás osvětlení v celé délce řady svítidel
- Anodicky oxidované hliníkové těleso přináší vysoce kvalitní elegantní vzhled
- Velmi vysoká účinnost díky použití nejnovější LED technologie
Materials and Finish
Těleso: vytlačovaný hliník s povrchovou úpravou anodickým oxidováním
Difuzor: opálový polykarbonát
Koncový kryt: dvoubarevný vstřikovaný polykarbonát
Installation and Mounting
Vhodné pro přisazenou nebo závěsnou montáž (pomocí volitelné závěsné sady). Elektrické připojení buď prostřednictvím konektoru v koncovém krytu (verze SD), nebo prostřednictvím klapky v zadní části tělesa (ne verze SD). Lineární souvislý pás spojením výstupní zásuvky v koncového krytu (všechny verze) a konektoru v dalším svítidle (verze END) pomocí volitelného elektrického konektoru. Všechny stmívatelné verze DALI mají v zadní části tělesa klapku pro připojení řídicího vedení.
Specification
Při specifikaci uvádějte:
Štíhlé LED lištové svítidlo s hliníkovým tělesem a opálovým polykarbonátovým difuzorem, délky 580mm a 1180mm. Vysoká účinnost až 117Llm/W. Může být nainstalováno jednotlivě, nebo souvisle. Poskytuje světelný tok 1050, 2100 a 4200lm.
Jako Thorn EquaLine Mini.
▼ Equaline Mini
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| EQUAMINI L1180 LED1900-830 | 18 | 2080 | LED | 1.05 | 96630767 | ||||
| EQUAMINI L1180 LED1900-830 SD | 18 | 2080 | LED | 1.05 | 96630768 | ||||
| EQUAMINI L1180 LED2100-840 | 18 | 2196 | LED | 1.05 | 96630769 | ||||
| EQUAMINI L1180 LED2100-840 SD | 18 | 2196 | LED | 1.05 | 96630770 | ||||
| EQUAMINI L580 LED1050-840 | 10 | 1182 | LED | 0.65 | 96630771 | ||||
| EQUAMINI L580 LED1050-840 SD | 10 | 1182 | LED | 0.65 | 96630772 | ||||
| EQUAMINI L580 LED950-830 | 9 | 1071 | LED | 0.65 | 96630773 | ||||
| EQUAMINI L580 LED950-830 SD | 9 | 1071 | LED | 0.65 | 96630774 |
▼ Equaline Mini, stmívatelné pomocí DALI
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| EQUAMINI L1180 LED3800-830 HFX | 36 | 4236 | LED | 1.15 | 96630775 | ||||
| EQUAMINI L1180 LED3800-830 HFX SD | 36 | 4236 | LED | 1.15 | 96630776 | ||||
| EQUAMINI L1180 LED4200-840 HFX | 37 | 4461 | LED | 1.15 | 96630777 | ||||
| EQUAMINI L1180 LED4200-840 HFX SD | 37 | 4461 | LED | 1.15 | 96630778 | ||||
| EQUAMINI L580 LED1900-830 HFX | 18 | 2094 | LED | 0.75 | 96630779 | ||||
| EQUAMINI L580 LED1900-830 HFX SD | 18 | 2094 | LED | 0.75 | 96630780 | ||||
| EQUAMINI L580 LED2100-840 HFX | 19 | 2227 | LED | 0.75 | 96630781 | ||||
| EQUAMINI L580 LED2100-840 HFX SD | 19 | 2227 | LED | 0.75 | 96630782 |
▼ Equaline Mini, příslušenství
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EQUAMINI ELECTRICAL CONNECTOR | 0.03 | 96630783 | |||||||
| EQUAMINI I BRACKET (PK 10) | 0.01 | 22660831 | |||||||
| EQUAMINI L BRACKET (PK 10) | 0.01 | 22660840 | |||||||
| EQUAMINI SIDE FEED IN CABLE 300MM | 0.01 | 96630784 | |||||||
| EQUAMINI STANDARD MOUNT BRACKET (10pc) | 2.56 | 59010993 | |||||||
| EQUAMINI SUSPENSION KIT PAIR 1500 | 0.08 | 59010273 | |||||||
| EQUAMINI T BRACKET (PK 10) | 0.01 | 22660832 |
