Thor

  • Thor
  • Thor
  • Thor
  • Thor

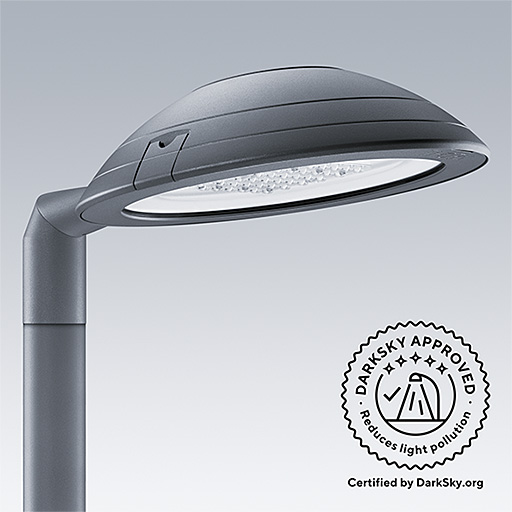

Elegantní LED svítidlo pro městské prostředí poskytující vysoký komfort pro uživatele a snadnou integraci připojovacích prostředků a snímačů do prostředí měst

  • Vysoká kvalita osvětlení vytváří příjemné prostředí
  • Navrženo na základě vysoce výkonného světleného zdroje R-PEC, který zajišťuje dokonalé vyvážení mezi výkonem a komfortem
  • Široká řada možností ovládání s diskrétní vysokofrekvenční variantou
  • Flexibilní možnosti montáže rozšiřují rozsah využití

Materials and Finish

Kupole, 2 varianty: Thor L, polykarbonát stabilizovaný vůči UV záření s povrchovou úpravou tmavě šedou pískovou barvou, odstín blížící se RAL7043 nebo s opálovou povrchovou úpravou. Thor S, polykarbonát stabilizovaný vůči UV záření s opálovou povrchovou úpravou nebo hliník litý pod tlakem EN AC-46100 s tmavě šedou pískovou povrchovou úpravou.
Sklo: tvrzené ploché sklo
Konzola: hliník litý pod tlakem EN AC-47100 (AS12U) s úpravou pro ochranu proti korozi a práškovou tmavě šedou pískovou barvou (odstín blížící se RAL7043).
Těleso: hliník litý pod tlakem (Thor L, EN AC-44300 - Thor S, EN AC-46100) s úpravou pro ochranu proti korozi a práškovou tmavě šedou pískovou barvou (odstín blížící se RAL7043).
Reflektor: bílý plast ABS s úpravou pro ochranu proti UV záření
Šrouby a sestava pro zavírání: nerezová ocel

Installation and Mounting

Doporučená montážní výška: do 8m. Všechny verze pro montáž na vrch sloupu a s bočním vstupem jsou zapojeny předem. Dodává se kompletní ve stavu připraveném k instalaci v jediné krabici. Vhodné pro montáž jak na vrch sloupu, tak pomocí bočního vstupu Ø60mm jako standard. Boční montáž: adaptér Ø60mm x délka 100mm, sklon max. -15°, zajištěn 2 dvěma šrouby, dodává se ve výchozím nastavení se sklonem 0°. Montáž na vrch sloupu: adaptér Ø60mm, max. sklon +10°, zajištěn 2 šrouby z nerezové oceli, dodává se ve výchozím nastavení se sklonem 0°. Optimalizovaná optika R-PEC umožňující dobrou regulaci a výkon. Řetězovková a zavěšená verze upevněná prostřednictvím 27G a 34G. Verze s bočním vstupem Ø48 mm a pro montáž na vrch sloupu (externí Ø60mm, interní Ø48mm), k dispozici na požádání.

Specification

Při specifikaci uvádějte:
Odolné městské LED svítidlo s plnou nebo opálovou kupolí. Světlený tok až 13 500 Llm. Účinnost až 126 Llm/W. Instalace pomocí bočního vstupu Ø60mm a montáž na vrch sloupu jako standard. Sklon od -15° do +10°. Optika R-PEC. CLO, dvojí výkon, DALI a vysoká frekvence (RF) jako standard. Montáž pomocí bočního vstupu Ø48mm, na vrch sloupu Ø48mm, v řetězovkové a závěsné verzi (na požádání pro Thor L). Kompatibilní s širokou řadou inteligentních prvků pro ovládání osvětlení.
Jako Thorn Thor.

New Product
LumExpress Product
eControl Product

Thor S, montáž na vrch sloupu, plná kupole, úzká silniční optika

Thor S, montáž na vrch sloupu, plná kupole, uliční komfortní optika

Thor S, montáž na vrch sloupu, plná kupole, optika pro mokré cesty

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 36L50-730 RWT BPS HFX CL2 FD W6 T60E557336LED10.6096665252
TR 36L50-740 RWT BPS HFX CL2 FD W6 T60E557947LED10.6096665253
TR 36L70-730 RWT BPS HFX CL2 FD W6 T60E779735LED10.6096665267
TR 36L70-740 RWT BPS HFX CL2 FD W6 T60E7710546LED10.6096665268

Thor S, montáž na vrch sloupu, plná kupole, široká uliční komfortní optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 24L50-740 WSC BPS HFX CL2 FD W6 T60E385165LED10.6096630372
TR 24L70-740 WSC BPS HFX CL2 FD W6 T60E526899LED10.6096630373

Thor S, montáž na vrch sloupu, plná kupole, optika pro přechody pro chodce

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 36L70-740 IVS BPS HFX CL2 FD W6 T60E7710089LED10.6096628696

Thor S, montáž na vrch sloupu, opálová kupole, úzká silniční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 12L25-740 NR BPS HFX CL2 OP T60E181422LED10.6096630261
TR 12L35-740 NR BPS HFX CL2 OP T60E211928LED10.6096630262
TR 12L35-740 NR BPS HFX CL2 OP W6 T60E211928LED10.6096630363
TR 12L50-740 NR BPS HFX CL2 OP T60E272653LED10.6096630263
TR 12L50-740 NR BPS HFX CL2 OP W6 T60E272653LED10.6096630364
TR 12L70-740 NR BPS HFX CL2 OP T60E343559LED10.6096630264
TR 12L70-740 NR BPS HFX CL2 OP W6 T60E343559LED10.6096630365
TR 24L35-740 NR BPS HFX CL2 OP T60E343843LED10.6096630265
TR 24L35-740 NR BPS HFX CL2 OP W6 T60E343843LED10.6096630366
TR 24L50-740 NR BPS HFX CL2 OP T60E345278LED10.6096630266
TR 24L50-740 NR BPS HFX CL2 OP W6 T60E345278LED10.6096630367
TR 24L70-740 NR BPS HFX CL2 OP T60E587050LED10.6096630267
TR 24L70-740 NR BPS HFX CL2 OP W6 T60E587050LED10.6096630368
TR 36L35-740 NR BPS HFX CL2 OP T60E455737LED10.6096630268
TR 36L50-730 NR BPS HFX CL2 OP W6 T60E616763LED10.6096665248
TR 36L50-740 NR BPS HFX CL2 OP T60E617488LED10.6096630269
TR 36L50-740 NR BPS HFX CL2 OP W6 T60E617488LED10.6096665249
TR 36L70-730 NR BPS HFX CL2 OP W6 T60E839616LED10.6096665262
TR 36L70-740 NR BPS HFX CL2 OP T60E8310417LED10.6096630270
TR 36L70-740 NR BPS HFX CL2 OP W6 T60E8310417LED10.6096665263

Thor S, montáž na vrch sloupu, opálová kupole, uliční komfortní optika

Thor S, montáž na vrch sloupu, opálová kupole, optika pro mokré cesty

Thor S, boční montáž, plná kupole, úzká silniční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 36L50-730 NR BPS HFX CL2 FD W6 L60E556763LED10.0096665286
TR 36L50-740 NR BPS HFX CL2 FD W6 L60E557488LED10.0096665287
TR 36L70-730 NR BPS HFX CL2 FD W6 L60E779616LED10.0096665299
TR 36L70-740 NR BPS HFX CL2 FD W6 L60E7710417LED10.0096665300

Thor S, boční montáž, plná kupole, uliční komfortní optika

Thor S, boční montáž, plná kupole, optika pro mokré silnice

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 36L50-730 RWT BPS HFX CL2 FD W6 L60E557336LED10.0096665292
TR 36L50-740 RWT BPS HFX CL2 FD W6 L60E557947LED10.0096665293
TR 36L70-730 RWT BPS HFX CL2 FD W6 L60E779735LED10.0096665307
TR 36L70-740 RWT BPS HFX CL2 FD W6 L60E7710546LED10.0096665308

Thor S, boční montáž, opálová kupole, úzká silniční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 36L50-730 NR BPS HFX CL2 OP W6 L60E616763LED10.6096665288
TR 36L50-740 NR BPS HFX CL2 OP W6 L60E617488LED10.6096665289
TR 36L70-730 NR BPS HFX CL2 OP W6 L60E839616LED10.6096665302
TR 36L70-740 NR BPS HFX CL2 OP W6 L60E8310417LED10.6096665303

Thor S, boční montáž, opálová kupole, uliční komfortní optika

Thor S, boční montáž, opálová kupole, optika pro mokré silnice

Thor S, zavěšené, plná kupole, úzká silniční optika

Thor S, zavěšené, plná kupole, uliční komfortní optika

Thor S, zavěšené, plná kupole, optika pro mokré cesty

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 36L50-730 RWT BPS HFX CL2 FD MSU27GF557336LED8.2096665357
TR 36L50-740 RWT BPS HFX CL2 FD MSU27GF557947LED8.2096665358
TR 36L70-730 RWT BPS HFX CL2 FD MSU27GF779735LED8.2096665360
TR 36L70-740 RWT BPS HFX CL2 FD MSU27GF7710546LED8.2096665361

Thor S, zavěšené, plná kupole, široká uliční komfortní optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 24L50-740 WSC BPS HFX CL2 FD MSU34GM385165LED8.2096630374
TR 24L70-740 WSC BPS HFX CL2 FD MSU34GM526899LED8.2096630375

Thor S, montáž pomocí řetězovky, plná kupole, úzká uliční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 24L105-740 NR-S BPS CL2 FD MCA799285LED8.6096630287
TR 24L70-730 NR-S BPS CL2 FD MCA526508LED8.6096665342
TR 24L70-740 NR-S BPS CL2 FD MCA527050LED8.6096665343

Thor S, montáž pomocí řetězovky, plná kupole, široká uliční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 24L105-730 WS-S BPS CL2 FD MCA798925LED8.6096665350
TR 24L105-740 WS-S BPS CL2 FD MCA799668LED8.6096665351

Thor L, montáž na vrch sloupu, plná kupole, úzká silniční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 NR BP CL2 FD W9 T60E728244LED13.9096643935
TR 48L50-740 NR BP CLO CL2 FD W9 T60E698165LED13.9096643932
TR 72L50-730 NR BP CL2 FD W9 T60E10812222LED14.8096643945
TR 72L50-740 NR BP CL2 FD W9 T60E10813449LED14.8096643942

Thor L, montáž na vrch sloupu, plná kupole, optika pro mokré silnice

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 RWT BP CL2 FD W9 T60E728312LED13.9096643937
TR 48L50-740 RWT BP CL2 FD W9 T60E729147LED13.9096643934
TR 72L50-730 RWT BP CL2 FD W9 T60E10812363LED14.8096643947
TR 72L50-740 RWT BP CL2 FD W9 T60E10813604LED14.8096643944

Thor L, montáž na vrch sloupu, plná kupole, uliční komfortní optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 SC BP CL2 FD W9 T60E728417LED13.9096643936
TR 48L50-740 SC BP CL2 FD W9 T60E729262LED13.9096643933
TR 72L50-730 SC BP CL2 FD W9 T60E10812518LED14.8096643946
TR 72L50-740 SC BP CL2 FD W9 T60E10813775LED14.8096643943

Thor L, montáž na vrch sloupu, opálová kupole, úzká silniční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 NR BP CL2 OP W9 T60E728244LED14.2096643895
TR 48L50-740 NR BP CL2 OP W9 T60E729072LED14.2096643892
TR 72L50-730 NR BP CL2 OP W9 T60E10812222LED14.6096643905
TR 72L50-740 NR BP CL2 OP W9 T60E10813449LED14.6096643902

Thor L, montáž na vrch sloupu, opálová kupole, optika pro mokré silnice

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 RWT BP CL2 OP W9 T60E728312LED14.2096643897
TR 48L50-740 RWT BP CL2 OP W9 T60E729147LED14.2096643894
TR 72L50-730 RWT BP CL2 OP W9 T60E10812363LED14.6096643907
TR 72L50-740 RWT BP CL2 OP W9 T60E10813604LED14.6096643904

Thor L, montáž na vrch sloupu, opálová kupole, uliční komfortní optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 SC BP CL2 OP W9 T60E728417LED14.2096643896
TR 48L50-740 SC BP CL2 OP W9 T60E729262LED14.2096643893
TR 72L50-730 SC BP CL2 OP W9 T60E10812518LED14.6096643906
TR 72L50-740 SC BP CL2 OP W9 T60E10813775LED14.6096643903

Thor L, Lateral mounting, full dome, narrow road optic

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 NR BP CL2 FD W9 L60E728244LED13.9096643955
TR 48L50-740 NR BP CL2 FD W9 L60E729072LED13.9096643952
TR 72L50-730 NR BP CL2 FD W9 L60E10812222LED14.8096643965
TR 72L50-740 NR BP CL2 FD W9 L60E10813449LED14.8096643962

Thor L, boční montáž, plná kupole, optika pro mokré ulice

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 RWT BP CL2 FD W9 L60E728312LED13.9096643957
TR 48L50-740 RWT BP CL2 FD W9 L60E729147LED13.9096643954
TR 72L50-730 RWT BP CL2 FD W9 L60E10812363LED14.8096643967
TR 72L50-740 RWT BP CL2 FD W9 L60E10813604LED14.8096643964

Thor L, boční montáž, plná kupole, uliční komfortní optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 SC BP CL2 FD W9 L60E728417LED13.9096643956
TR 48L50-740 SC BP CL2 FD W9 L60E729262LED13.9096643953
TR 72L50-730 SC BP CL2 FD W9 L60E10812518LED14.8096643966
TR 72L50-740 SC BP CL2 FD W9 L60E10813775LED14.8096643963

Thor L, boční montáž, opálová kupole, úzká silniční optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 NR BP CL2 OP W9 L60E728244LED14.2096643915
TR 48L50-740 NR BP CL2 OP W9 L60E729072LED14.2096643912
TR 72L50-730 NR BP CL2 OP W9 L60E10812222LED14.6096643925
TR 72L50-740 NR BP CL2 OP W9 L60E10813449LED14.6096643922

Thor L, boční montáž, opálová kupole, optika pro mokré silnice

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 RWT BP CL2 OP W9 L60E728312LED14.2096643917
TR 48L50-740 RWT BP CL2 OP W9 L60E729147LED14.2096643914
TR 72L50-730 RWT BP CL2 OP W9 L60E10812363LED14.6096643927
TR 72L50-740 RWT BP CL2 OP W9 L60E10813604LED14.6096643924

Thor L, boční montáž, opálová kupole, uliční komfortní optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 48L50-730 SC BP CL2 OP W9 L60E728417LED14.2096643916
TR 48L50-740 SC BP CL2 OP W9 L60E729262LED14.2096643913
TR 72L50-730 SC BP CL2 OP W9 L60E10812518LED14.6096643926
TR 72L50-740 SC BP CL2 OP W9 L60E10813775LED14.6096643923

Thor L, montáž pomocí řetězovky, plná kupole, silniční komfortní optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 72L50 730 RC CL2 FD MCA IO W1210914560LED15.0096631735
TR 72L50 740 RC CL2 FD MCA IO W1210915773LED15.0096631733
TR 72L50-730 RC CL2 FD MCA 12M10914560LED15.0096630232
TR 72L50-740 RC CL2 FD MCA 12M10915773LED15.0096630230

Thor L, montáž pomocí řetězovky, opálová kupole, optika pro mokré cesty

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
TR 72L50 730 RWT CL2 OP MCA IO W1211514576LED15.0096631736
TR 72L50-730 RWT CL2 OP MCA 12M11514576LED15.0096630233
TR 72L50-740 RWT CL2 OP MCA 12M11515791LED15.0096630231
TR 72L50-740 RWT CL2 OP MCA IO W1211515791LED15.0096631734
