D-CO - Vestavná verze

Installation and Mounting

V zemi: K zajištění účinného odvodnění musí být pod tělesem použita min. 300mm silná vrstva štěrku. Plastové koncové čelo zabraňuje vnikání betonu během instalace.
Všechna svítidla se dodávají s 5m kabelem. Jednotlivé mini jednotky se dodávají s předem instalovaným kabelem, se samostatným transformátorem, zápustným boxem, plastovým koncovým čelem a spojovacím boxem se třemi průchody. Sady mini svítidel se dodávají s jednotlivě předem instalovaným kabelem a spojovacím boxem s 8 průchody obsahující transformátor a konektory – včetně specifického konektoru pro zapojení do smyčky. V případě selhání jedné diody LED ostatní diody LED systému nadále pracují. Konektor je vybaven displejem oznamujícím poruchy LED diod.
Statické zatížení: 500kg
Spojovací boxy:
Dvě verze: Jedna má 3 kabelové průchody – 2 x PG13 (vstup) a 1 x PG9 (výstup). Druhá verze má 8 kabelových průchodek – 2 x PG13 (vstup) a 6 x PG9 (výstup).

Specification

Při specifikaci uvádějte:

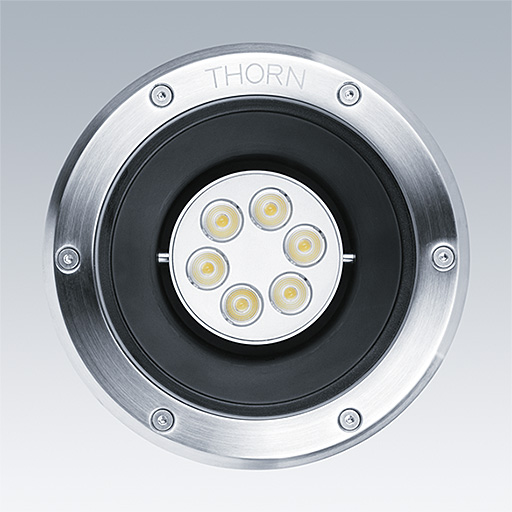

Kulatá, pochozí vestavná svítidla ve 3 velikostech, zapojená předem s kabelem o délce 5m, s vestavným boxem a rámečky z nerezové oceli. 3 barvy LED: studená bílá 4000K, teplá bílá 3000K a modrá. Utěsněno v krytí IP68 v případě miniaturní velikosti a IP67 u střední a maximální velikosti. Pro instalaci do země s průhledným skleněným krytem pro osvětlování nebo s pískovaným/kupolovitým okénkem pro směrování.
Jako venkovní vestavné svítidlo Thorn D-CO.
