EP 145

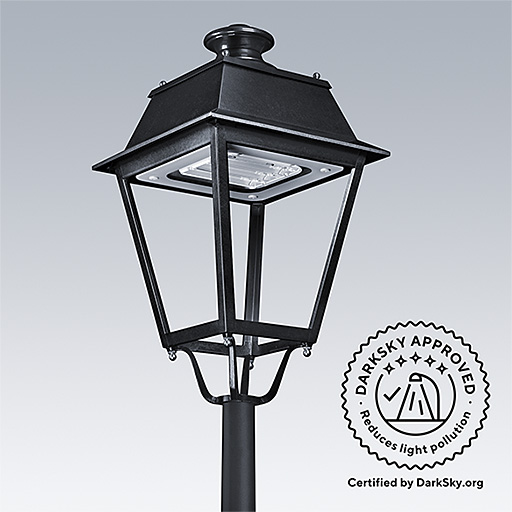

Svítidlo ve stylu 19. století, ale s LED zdroji, vhodné pro renovaci tradičních ulic a historických oblastí pomocí trvale energeticky účinného řešení
- Schválení IDA pro ochranu tmavé oblohy
- *Schválení utěsnění svítidla IDA se týká pouze hodnoty <= 3000 K a čirých difuzorů. Svítidla musí být nainstalována tak, jak byla fotometricky měřena.
- Tradiční černé nebo měděné svítidlo s koordinovanými sloupky a konzolami pro snadnou integraci do historického prostředí
- Účinná, demontovatelná, patentovaná optka LED street optic® pro uliční svítidla bez oslňování se stmíváním, teplota barvy 4000K a 3000K jako standard
- Až do 100 kh (25°C, L90, B10) a nízké provozní náklady bez jakékoliv údržby světelných zdrojů po dobu až 20 let
- Rychlá instalace s možností volby instalace zavěšením nebo na vrchol sloupu pro pokrytí řady aplikací od obytných ulic až po náměstí ve městech
Materials and Finish
Těleso svítidla: nerezová ocel, černá povrchová úprava (RAL 9005) nebo měď se speciální úpravou proti korozi.
EN AC-44300.
Horní část svítidla: GRP/polyester - černá a měděná povrchová úprava.
Těsnění: EPDM.
Koncový kryt: tvrzené sklo, tloušťka 5mm
Standard třída ochrany proti korozi C5 podle ISO 9223: 2012.
Installation and Mounting
Montáž na vrchol sloupu nebo zavěšením.
Doporučená výška: do 8m.
Na vrchol sloupu:
Pro konzoly Wy a 121 prostřednictvím trubky se závitem o Ø 27G.
Na ocelové sloupy Meleze o Ø 60mm s nástavcem (kód 96006044).
Na sloupy lité pod tlakem s nástavcem se závitem.
Zavěšení:
Montáž na konzoly Andely a Le Mail prostřednictvím trubky se závitem o Ø 27G.
Montáž na konzoly Andely, Le Mail, Beaugency, Wy a 121 prostřednictvím trubky se závitem o Ø 27G.
Univerzální kloub s kódem 96262636 umožňující kompenzaci jakékoliv případné výchylky svislého držáku v případě přímého upevnění.
Přístup k vyměnitelné LED desce (předřadník a modul led) prostřednictvím 2 šroubů po otevření vrchního krytu na závěsech. Předběžně zapojený zdroj 4000lm (56W) pomocí kabelů H07-RNF o délce 5m jako standard u vrchní verze, kabel o délce 6m na vyžádání. Dodává se ve stavu připraveném k montáži, kompletní s integrovaným předřadníkem instalovaným v továrně, vše v jediné krabici.
Specification
To specify state:
IP66 post top and suspended 19th century styled stainless steel or copper lantern up to 84W LED 6000lm package, black or copper finish, with Narrow Road and Street Comfort optics, dimming system, CLO option, and coordinated columns and brackets.
As Thorn EP 145 LED.
New Product
LumExpress Product
eControl Product
▼ EP 145 LED s instalací na vrch sloupu, černá nerezová ocel, NR
▼ EP 145 LED s instalací na vrch sloupu, černá nerezová ocel, SC
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| EP 145 LED 24L35 BP SC 730 RS/MTP F5M | 26 | 3483 | LED | 8.60 | 96269162 | ||||
| EP 145 LED 24L35 BP SC 740 RS/MTP F5M | 26 | 3688 | LED | 8.60 | 96269154 | ||||
| EP 145 LED 24L35 SC 730 RS/MTP F5M | 26 | 3483 | LED | 8.60 | 96269163 | ||||
| EP 145 LED 24L35 SC 740 RS/MTP F5M | 26 | 3688 | LED | 8.60 | 96269155 | ||||
| EP 145 LED 24L50 BP SC 730 RS/MTP F5M | 36 | 4781 | LED | 8.60 | 96269178 | ||||
| EP 145 LED 24L50 BP SC 740 RS/MTP F5M | 36 | 5062 | LED | 8.60 | 96269170 | ||||
| EP 145 LED 24L50 SC 730 RS/MTP F5M | 36 | 4781 | LED | 8.60 | 96269179 | ||||
| EP 145 LED 24L50 SC 740 RS/MTP F5M | 36 | 5062 | LED | 8.60 | 96269171 | ||||
| EP 145 LED 24L70 BP SC 730 RS/MTP F5M | 52 | 6380 | LED | 8.60 | 96269146 | ||||
| EP 145 LED 24L70 BP SC 740 RS/MTP F5M | 52 | 6756 | LED | 8.60 | 96269134 | ||||
| EP 145 LED 24L70 SC 730 RS/MTP F5M | 52 | 6380 | LED | 8.60 | 96269147 | ||||
| EP 145 LED 24L70 SC 740 RS/MTP F5M | 52 | 6756 | LED | 8.60 | 96269135 | ||||
| EP 145 LED 36L70 BP SC 730 RS/MTP | 76 | 9512 | LED | 8.60 | 96269194 | ||||
| EP 145 LED 36L70 BP SC 740 RS/MTP | 76 | 10071 | LED | 8.60 | 96269186 | ||||
| EP 145 LED 36L70 SC 730 RS/MTP | 76 | 9512 | LED | 8.60 | 96269195 | ||||
| EP 145 LED 36L70 SC 740 RS/MTP | 76 | 10071 | LED | 8.60 | 96269187 |
▼ EP 145 LED s instalací na vrch sloupu, měď, NR
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| EP 145 LED 24L35 BP NR 730 RCU/MTP F5M | 26 | 3407 | LED | 10.10 | 96269233 | ||||
| EP 145 LED 24L35 BP NR 740 RCU/MTP F5M | 26 | 3607 | LED | 10.10 | 96269225 | ||||
| EP 145 LED 24L35 NR 730 RCU/MTP F5M | 26 | 3407 | LED | 10.10 | 96269232 | ||||
| EP 145 LED 24L35 NR 740 RCU/MTP F5M | 26 | 3607 | LED | 10.10 | 96269224 | ||||
| EP 145 LED 24L50 BP NR 730 RCU/MTP F5M | 36 | 4676 | LED | 10.10 | 96269249 | ||||
| EP 145 LED 24L50 BP NR 740 RCU/MTP F5M | 36 | 4951 | LED | 10.10 | 96269241 | ||||
| EP 145 LED 24L50 NR 730 RCU/MTP F5M | 36 | 4676 | LED | 10.10 | 96269248 | ||||
| EP 145 LED 24L50 NR 740 RCU/MTP F5M | 36 | 4951 | LED | 10.10 | 96269240 | ||||
| EP 145 LED 24L70 BP NR 730 RCU/MTP F5M | 52 | 6239 | LED | 10.10 | 96269217 | ||||
| EP 145 LED 24L70 BP NR 740 RCU/MTP F5M | 52 | 6606 | LED | 10.10 | 96269205 | ||||
| EP 145 LED 24L70 NR 730 RCU/MTP F5M | 52 | 6239 | LED | 10.10 | 96269216 | ||||
| EP 145 LED 24L70 NR 740 RCU/MTP F5M | 52 | 6606 | LED | 10.10 | 96269204 | ||||
| EP 145 LED 36L70 BP NR 730 RCU/MTP | 76 | 9302 | LED | 10.10 | 96269265 | ||||
| EP 145 LED 36L70 BP NR 740 RCU/MTP | 76 | 9849 | LED | 10.10 | 96269257 | ||||
| EP 145 LED 36L70 NR 730 RCU/MTP | 76 | 9302 | LED | 10.10 | 96269264 | ||||
| EP 145 LED 36L70 NR 740 RCU/MTP | 76 | 9849 | LED | 10.10 | 96269256 |
▼ EP 145 LED s instalací na vrch sloupu, měď, SC
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| EP 145 LED 24L35 BP SC 730 RCU/MTP F5M | 26 | 3483 | LED | 10.10 | 96269165 | ||||
| EP 145 LED 24L35 BP SC 740 RCU/MTP F5M | 26 | 3688 | LED | 10.10 | 96269157 | ||||
| EP 145 LED 24L35 SC 730 RCU/MTP F5M | 26 | 3483 | LED | 10.10 | 96269164 | ||||
| EP 145 LED 24L35 SC 740 RCU/MTP F5M | 26 | 3688 | LED | 10.10 | 96269156 | ||||
| EP 145 LED 24L50 BP SC 730 RCU/MTP F5M | 36 | 4781 | LED | 10.10 | 96269181 | ||||
| EP 145 LED 24L50 BP SC 740 RCU/MTP F5M | 36 | 5062 | LED | 10.10 | 96269173 | ||||
| EP 145 LED 24L50 SC 730 RCU/MTP F5M | 36 | 4781 | LED | 10.10 | 96269180 | ||||
| EP 145 LED 24L50 SC 740 RCU/MTP F5M | 36 | 5062 | LED | 10.10 | 96269172 | ||||
| EP 145 LED 24L70 BP SC 730 RCU/MTP F5M | 52 | 6380 | LED | 10.10 | 96269149 | ||||
| EP 145 LED 24L70 BP SC 740 RCU/MTP F5M | 52 | 6756 | LED | 10.10 | 96269137 | ||||
| EP 145 LED 24L70 SC 730 RCU/MTP F5M | 52 | 6380 | LED | 10.10 | 96269148 | ||||
| EP 145 LED 24L70 SC 740 RCU/MTP F5M | 52 | 6756 | LED | 10.10 | 96269136 | ||||
| EP 145 LED 36L70 BP SC 730 RCU/MTP | 76 | 9512 | LED | 10.10 | 96269197 | ||||
| EP 145 LED 36L70 BP SC 740 RCU/MTP | 76 | 10071 | LED | 10.10 | 96269189 | ||||
| EP 145 LED 36L70 SC 730 RCU/MTP | 76 | 9512 | LED | 10.10 | 96269196 | ||||
| EP 145 LED 36L70 SC 740 RCU/MTP | 76 | 10071 | LED | 10.10 | 96269188 |
▼ EP 145 LED s instalací zavěšením, černá nerezová ocel, NR
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| EP 145 LED 24L35 BP NR 730 RS/MSU | 26 | 3407 | LED | 10.30 | 96269229 | ||||
| EP 145 LED 24L35 BP NR 740 RS/MSU | 26 | 3607 | LED | 10.30 | 96269221 | ||||
| EP 145 LED 24L35 NR 730 RS/MSU | 26 | 3407 | LED | 10.30 | 96269234 | ||||
| EP 145 LED 24L35 NR 740 RS/MSU | 26 | 3607 | LED | 10.30 | 96269226 | ||||
| EP 145 LED 24L50 BP NR 722 RS/MSU | 36 | 3851 | LED | 10.30 | 96679889 | ||||
| EP 145 LED 24L50 BP NR 727 RS/MSU | 36 | 4126 | LED | 10.30 | 96679888 | ||||
| EP 145 LED 24L50 BP NR 730 RS/MSU | 36 | 4676 | LED | 10.30 | 96269245 | ||||
| EP 145 LED 24L50 BP NR 740 RS/MSU | 36 | 4951 | LED | 10.30 | 96269237 | ||||
| EP 145 LED 24L50 NR 730 RS/MSU | 36 | 4676 | LED | 10.30 | 96269250 | ||||
| EP 145 LED 24L50 NR 740 RS/MSU | 36 | 4951 | LED | 10.30 | 96269242 | ||||
| EP 145 LED 24L70 BP NR 730 RS/MSU | 52 | 6239 | LED | 10.30 | 96269213 | ||||
| EP 145 LED 24L70 BP NR 740 RS/MSU | 52 | 6606 | LED | 10.30 | 96269201 | ||||
| EP 145 LED 24L70 NR 730 RS/MSU | 52 | 6239 | LED | 10.30 | 96269218 | ||||
| EP 145 LED 24L70 NR 740 RS/MSU | 52 | 6606 | LED | 10.30 | 96269206 | ||||
| EP 145 LED 36L70 BP NR 730 RS/MSU | 76 | 9302 | LED | 10.30 | 96269261 | ||||
| EP 145 LED 36L70 BP NR 740 RS/MSU | 76 | 9849 | LED | 10.30 | 96269253 | ||||
| EP 145 LED 36L70 NR 730 RS/MSU | 76 | 9302 | LED | 10.30 | 96269266 |
▼ EP 145 LED s instalací zavěšením, černá nerezová ocel, SCr
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| EP 145 LED 24L35 BP SC 730 RS/MSU | 26 | 3483 | LED | 10.30 | 96269161 | ||||
| EP 145 LED 24L35 BP SC 740 RS/MSU | 26 | 3688 | LED | 10.30 | 96269153 | ||||
| EP 145 LED 24L35 SC 730 RS/MSU | 26 | 3483 | LED | 10.30 | 96269166 | ||||
| EP 145 LED 24L35 SC 740 RS/MSU | 26 | 3688 | LED | 10.30 | 96269158 | ||||
| EP 145 LED 24L50 BP SC 730 RS/MSU | 36 | 4781 | LED | 10.30 | 96269177 | ||||
| EP 145 LED 24L50 BP SC 740 RS/MSU | 36 | 5062 | LED | 10.30 | 96269169 | ||||
| EP 145 LED 24L50 SC 730 RS/MSU | 36 | 4781 | LED | 10.30 | 96269182 | ||||
| EP 145 LED 24L50 SC 740 RS/MSU | 36 | 5062 | LED | 10.30 | 96269174 | ||||
| EP 145 LED 24L70 BP SC 730 RS/MSU | 52 | 6380 | LED | 10.30 | 96269145 | ||||
| EP 145 LED 24L70 BP SC 740 RS/MSU | 52 | 6756 | LED | 10.30 | 96269133 | ||||
| EP 145 LED 24L70 SC 730 RS/MSU | 52 | 6380 | LED | 10.30 | 96269150 | ||||
| EP 145 LED 24L70 SC 740 RS/MSU | 52 | 6756 | LED | 10.30 | 96269138 | ||||
| EP 145 LED 36L70 BP SC 730 RS/MSU | 76 | 9512 | LED | 10.30 | 96269193 | ||||
| EP 145 LED 36L70 BP SC 740 RS/MSU | 76 | 10071 | LED | 10.30 | 96269185 | ||||
| EP 145 LED 36L70 SC 730 RS/MSU | 76 | 9512 | LED | 10.30 | 96269198 | ||||
| EP 145 LED 36L70 SC 740 RS/MSU | 76 | 10071 | LED | 10.30 | 96269190 |
▼ EP 145 LED s instalací zavěšením, měď, NR
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| EP 145 LED 24L35 BP NR 730 RCU/MSU | 26 | 3407 | LED | 11.80 | 96269236 | ||||
| EP 145 LED 24L35 BP NR 740 RCU/MSU | 26 | 3607 | LED | 11.80 | 96269228 | ||||
| EP 145 LED 24L35 NR 730 RCU/MSU | 26 | 3407 | LED | 11.80 | 96269235 | ||||
| EP 145 LED 24L35 NR 740 RCU/MSU | 26 | 3607 | LED | 11.80 | 96269227 | ||||
| EP 145 LED 24L50 BP NR 730 RCU/MSU | 36 | 4676 | LED | 11.80 | 96269252 | ||||
| EP 145 LED 24L50 BP NR 740 RCU/MSU | 36 | 4951 | LED | 11.80 | 96269244 | ||||
| EP 145 LED 24L50 NR 730 RCU/MSU | 36 | 4676 | LED | 11.80 | 96269251 | ||||
| EP 145 LED 24L50 NR 740 RCU/MSU | 36 | 4951 | LED | 11.80 | 96269243 | ||||
| EP 145 LED 24L70 BP NR 730 RCU/MSU | 52 | 6239 | LED | 11.80 | 96269220 | ||||
| EP 145 LED 24L70 BP NR 740 RCU/MSU | 52 | 6606 | LED | 11.80 | 96269208 | ||||
| EP 145 LED 24L70 NR 730 RCU/MSU | 52 | 6239 | LED | 11.80 | 96269219 | ||||
| EP 145 LED 24L70 NR 740 RCU/MSU | 52 | 6606 | LED | 11.80 | 96269207 | ||||
| EP 145 LED 36L70 BP NR 730 RCU/MSU | 76 | 9302 | LED | 11.80 | 96269268 | ||||
| EP 145 LED 36L70 BP NR 740 RCU/MSU | 76 | 9849 | LED | 11.80 | 96269260 | ||||
| EP 145 LED 36L70 NR 730 RCU/MSU | 76 | 9302 | LED | 11.80 | 96269267 | ||||
| EP 145 LED 36L70 NR 740 RCU/MSU | 76 | 9849 | LED | 11.80 | 96269259 |
▼ EP 145 LED s instalací zavěšením, měď, SC
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| EP 145 LED 24L35 BP SC 730 RCU/MSU | 26 | 3483 | LED | 11.80 | 96269168 | ||||
| EP 145 LED 24L35 BP SC 740 RCU/MSU | 26 | 3688 | LED | 11.80 | 96269160 | ||||
| EP 145 LED 24L35 SC 730 RCU/MSU | 26 | 3483 | LED | 11.80 | 96269167 | ||||
| EP 145 LED 24L35 SC 740 RCU/MSU | 26 | 3688 | LED | 11.80 | 96269159 | ||||
| EP 145 LED 24L50 BP SC 730 RCU/MSU | 36 | 4781 | LED | 11.80 | 96269184 | ||||
| EP 145 LED 24L50 BP SC 740 RCU/MSU | 36 | 5062 | LED | 11.80 | 96269176 | ||||
| EP 145 LED 24L50 SC 730 RCU/MSU | 36 | 4781 | LED | 11.80 | 96269183 | ||||
| EP 145 LED 24L50 SC 740 RCU/MSU | 36 | 5062 | LED | 11.80 | 96269175 | ||||
| EP 145 LED 24L70 BP SC 730 RCU/MSU | 52 | 6380 | LED | 11.80 | 96269152 | ||||
| EP 145 LED 24L70 BP SC 740 RCU/MSU | 52 | 6756 | LED | 11.80 | 96269140 | ||||
| EP 145 LED 24L70 SC 730 RCU/MSU | 52 | 6380 | LED | 11.80 | 96269151 | ||||
| EP 145 LED 24L70 SC 740 RCU/MSU | 52 | 6756 | LED | 11.80 | 96269139 | ||||
| EP 145 LED 36L70 BP SC 730 RCU/MSU | 76 | 9512 | LED | 11.80 | 96269200 | ||||
| EP 145 LED 36L70 BP SC 740 RCU/MSU | 76 | 10071 | LED | 11.80 | 96269192 | ||||
| EP 145 LED 36L70 SC 730 RCU/MSU | 76 | 9512 | LED | 11.80 | 96269199 | ||||
| EP 145 LED 36L70 SC 740 RCU/MSU | 76 | 10071 | LED | 11.80 | 96269191 |
▼ EP 145 LED - Příslušenství
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| EP 145 LED ECL/AC | 2.10 | 59005231 | |||||||
| EP 145 LED EDM/AC | 1.60 | 59005230 |
