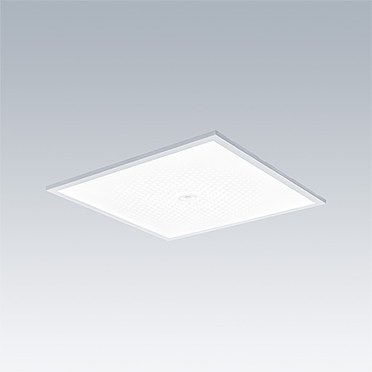

Omega Pro 2
Projects
Stadion Wembley, Velká BritánieSpojení s budoucností
- Svítidlo připravené na připojení vybavené zásuvnou, pro vzájemnou spolupráci upravenou sadou C-KIT pro mechanické a elektrické připojení snímačů, bezdrátových uzlů nebo nouzové funkce.
- To správné světlo pro jakoukoliv práci je poskytováno prostřednictvím 3 speciálních typů optiky: opálové (OP) / vyvážené, prizmatické (MPT) / výkonné a šestiúhelníkové (HX) / komfortní
- Vylaďte si vaše světlo a upravte si vaši kancelář nebo školu na oblast relaxace, soustředění nebo komunikace pomocí nové funkce proměnné teploty barvy (VCT)
- Svítidlo Omega Pro 2 lze nainstalovat do stropů s viditelnými a skrytými lištami ve tvaru T, sádrokartonových stropů, a může být nainstalováno také přisazením nebo zavěšením.
Materials and Finish
Rámeček: plech z měkké oceli, bílá (RAL9016)
Zadní část: plech z měkké oceli, pozinkovaný
Difuzor: OP = PMMA stabilizovaný vůči UV záření, MPT / HX = PC stabilizovaný vůči UV záření
CKIT / CKIT+: polykarbonát stabilizovaný vůči UV záření
Installation and Mounting
Vkládání: svítidlo Omega Pro LED je vhodné pro instalaci vložením do viditelných stropních mřížek ve tvaru T 15mm nebo 24mm.
Skryté stropy: pro instalaci do skrytých stropů, k dispozici je příslušenství, které je třeba objednat zvlášť.
Sádrokartonové stropy: pro instalaci do sádrokartonových stropů, k dispozici je příslušenství, které je třeba objednat zvlášť.
Montáž přisazením: prstencový typ - upevňuje se ke stropu pomocí 4 šroubů prostřednictvím podlouhlých drážek, výrobek je třeba vložit.
Montáž zavěšením: zavěšení prostřednictvím nastavitelného lankového závěsu (1500mm), 4 body upevnění ke stropu.
Specification
Při specifikaci uvádějte:
Plochý, univerzální okrajový osvětlený panel pro montáž vložením, pro skryté a sádrokartonové stropy i montáž přisazením nebo zavěšením na lanko. K dispozici s 3 typy optiky (opálová UGR<22 (OP), prizmatická UGR<19 (Glare proTech MPT) a s dynamickým šestiúhelníkovým vzorem UGR<19 (HX); verze s UGR<19 splňují požadavky DSE v rámci EN12464). Všechny typy optiky a montáže jsou k dispozici v hodnotách 3000K / 4000K CRI80 nebo 3000K / 4000K / 6500K nebo s proměnnou teplotou barvy 2700-6500K (VCT) ve verzi CRI90. Výrobek umožňuje zapojení v okruhu dovnitř / ven nebo jej lze nakonfigurovat předem s kabelem pro připojení k síti o délce 2,5m s rozvětvenými konci nebo k zástrčkám T (Wieland, Wago, Ensto).
CKIT
Plochý, univerzální okrajový osvětlený panel připravený na připojení, stmívatelný pomocí DALI V2, pro montáž vložením, pro skryté a sádrokartonové stropy i montáž přisazením nebo zavěšením na lanko. Dodává s prvkem CKIT plug & play schopným vzájemné spolupráce umožňujícím mechanické a elektrické připojení bezdrátových uzlů nebo nouzových sestav bez použití nástrojů. K dispozici s 3 typy optiky (opálová UGR<22 (OP), prizmatická UGR<19 (Glare proTech MPT) a s dynamickým šestiúhelníkovým vzorem UGR<19 (HX); verze s UGR<19 splňují požadavky DSE v rámci EN12464). Všechny typy optiky a montáže jsou k dispozici v hodnotách 3000K / 4000K CRI80 nebo 3000K / 4000K / 6500K nebo s proměnnou teplotou barvy 2700-6500K (VCT) ve verzi CRI90. Výrobek umožňuje zapojení v okruhu dovnitř / ven nebo jej lze nakonfigurovat předem s kabelem pro připojení k síti o délce 2,5m s rozvětvenými konci nebo k zástrčkám T (Wieland, Wago, Ensto).
CKIT+
Plochý, univerzální okrajový osvětlený panel připravený na připojení a spolupráci se snímačem, stmívatelný pomocí DALI V2, pro montáž vložením, pro skryté a sádrokartonové stropy i montáž přisazením nebo zavěšením na lanko. Dodává s prvkem CKIT plug & play schopným vzájemné spolupráce umožňujícím mechanické a elektrické připojení bezdrátových uzlů nebo nouzových sestav bez použití nástrojů. K dispozici s 3 typy optiky (opálová UGR<22 (OP), prizmatická UGR<19 (Glare proTech MPT) a s dynamickým šestiúhelníkovým vzorem UGR<19 (HX); verze s UGR<19 splňují požadavky DSE v rámci EN12464). Všechny typy optiky a montáže jsou k dispozici v hodnotách 3000K / 4000K CRI80 nebo 3000K / 4000K / 6500K nebo s proměnnou teplotou barvy 2700-6500K (VCT) ve verzi CRI90. Výrobek umožňuje zapojení v okruhu dovnitř / ven nebo jej lze nakonfigurovat předem s kabelem pro připojení k síti o délce 2,5m s rozvětvenými konci nebo k zástrčkám T (Wieland, Wago, Ensto).
Jako Thorn Omega Pro 2
▼ Omega Pro 2 CKITplus, optika MPT
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 3000-840 CKIT+ MPT 3X12 | 24 | 3000 | LED | 5.58 | 96633091 | ||||
| OP2 3000-840 CKIT+ MPT Q600 | 24 | 3000 | LED | 5.35 | 96633085 | ||||
| OP2 3800 840 CKIT+ MPT BC PIR Q600 | 29 | 3800 | LED | 5.52 | 92913362 | ||||
| OP2 3800-840 CKIT+ MPT 3X12 | 29 | 3800 | LED | 5.58 | 96633092 | ||||
| OP2 3800-840 CKIT+ MPT BM PIR Q600 | 29 | 3800 | LED | 5.47 | 92914017 | ||||
| OP2 3800-840 CKIT+ MPT BM Q600 | 29 | 3800 | LED | 5.39 | 92913434 | ||||
| OP2 3800-840 CKIT+ MPT Q600 | 29 | 3800 | LED | 5.35 | 96633086 | ||||
| OP2 3800-927-65 CKIT+ MPT BC PIR Q600 | 40 | 3800 | LED | 5.52 | 92913437 | ||||
| OP2 3800-927-65 CKIT+ MPT BM Q600 | 5.39 | 92913432 | |||||||
| OP2 4400-840 CKIT+ MPT 3X12 | 35 | 4450 | LED | 5.58 | 96633165 | ||||
| OP2 4400-840 CKIT+ MPT BC PIR Q600 | 35 | 4450 | LED | 5.52 | 92913361 | ||||
| OP2 4400-840 CKIT+ MPT ECD Q600 | 35 | 4450 | LED | 5.40 | 92938016 | ||||
| OP2 4400-840 CKIT+ MPT HFSX Q600 | 35 | 4450 | LED | 5.44 | 92914506 | ||||
| OP2 4400-840 CKIT+ MPT MWS Q600 | 35 | 4450 | LED | 5.45 | 92914505 | ||||
| OP2 4400-840 CKIT+ MPT Q600 | 35 | 4450 | LED | 5.35 | 96633087 | ||||
| OP2 4400-927-65 CKIT+ MPT BC PIR Q600 | 48 | 4450 | LED | 5.52 | 92915964 | ||||
| OP2 4400-927-65 CKIT+ MPT BC Q600 | 48 | 4450 | LED | 5.44 | 92915965 | ||||
| OP2 4400-927-65 CKIT+ MPT Q600 | 48 | 4450 | LED | 5.35 | 92915528 |
▼ Omega Pro 2 CKITplus, optika HX
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 3800-840 CKIT+ HX 3X12 | 27 | 3800 | LED | 5.58 | 92914008 | ||||
| OP2 3800-840 CKIT+ HX E3 3X12 | 27 | 3800 | LED | 6.09 | 92914016 | ||||
| OP2 3800-840 CKIT+ HX Q600 | 27 | 3800 | LED | 5.35 | 92913222 | ||||
| OP2 3800-927-65 CKIT+ HX BC PIR Q600 | 40 | 3800 | LED | 5.52 | 92913229 | ||||
| OP2 4400-927-65 CKIT+ HX BC PIR Q600 | 48 | 4450 | LED | 5.52 | 92915966 | ||||
| OP2 4400-927-65 CKIT+ HX BC Q600 | 48 | 4450 | LED | 5.44 | 92915961 | ||||
| OP2 4400-927-65 CKIT+ HX Q600 | 48 | 4450 | LED | 5.35 | 92915527 | ||||
| OP2 4400-927-65 CKIT+ HX Q625 | 48 | 4450 | LED | 5.75 | 92915530 |
▼ Omega Pro 2 CKIT, optika MPT
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 3800-840 CKIT MPT BC Q600 MRG | 29 | 3800 | LED | 5.46 | 92913233 | ||||
| OP2 4400-927-65 CKIT MPT BC Q600 | 48 | 4450 | LED | 5.44 | 92915969 |
▼ Omega Pro 2 CKIT, optika HX
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 3000-840 CKIT HX Q600 | 22 | 3000 | LED | 5.40 | 92919333 | ||||
| OP2 3800-840 CKIT HX Q600 | 27 | 3800 | LED | 5.40 | 92916880 | ||||
| OP2 4400-830 CKIT HX Q600 | 33 | 4150 | LED | 5.35 | 92913996 |
▼ Omega Pro 2 CKIT, optika OP
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 3800-840 CKIT OP BM 3X12 | 29 | 3600 | LED | 5.62 | 92914015 |
▼ Omega Pro 2, optika MPT
▼ Omega Pro 2, optika HX
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 3800-840 HX HF 3X12 | 28 | 3800 | LED | 5.28 | 92913223 | ||||
| OP2 3800-840 HX HF Q600 | 28 | 3800 | LED | 5.05 | 92913225 | ||||
| OP2 3800-840 HX HFIX 3X12 | 27 | 3800 | LED | 5.28 | 92913224 | ||||
| OP2 3800-840 HX HFIX E3D Q600 | 27 | 3800 | LED | 5.57 | 92914001 | ||||
| OP2 3800-840 HX HFIX Q600 | 27 | 3800 | LED | 5.05 | 92913226 |
▼ Omega Pro 2, optika OP
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 3000-840 OP HF E3 Q600 | 24 | 2850 | LED | 5.56 | 92913456 | ||||
| OP2 3000-840 OP HF E3D Q600 | 24 | 2850 | LED | 5.57 | 92913458 | ||||
| OP2 3000-840 OP HF Q600 | 24 | 2850 | LED | 5.05 | 92913460 | ||||
| OP2 3000-840 OP HFIX E3 Q600 | 24 | 2850 | LED | 5.56 | 92913455 | ||||
| OP2 3000-840 OP HFIX E3D Q600 | 24 | 2850 | LED | 5.57 | 92913459 | ||||
| OP2 3000-840 OP HFIX Q600 | 24 | 2850 | LED | 5.05 | 92913457 | ||||
| OP2 3800-840 OP HF E3 Q600 | 30 | 3600 | LED | 5.56 | 92913468 | ||||
| OP2 3800-840 OP HF E3D Q600 | 30 | 3600 | LED | 5.57 | 92913470 | ||||
| OP2 3800-840 OP HF Q600 | 30 | 3600 | LED | 5.05 | 92913453 | ||||
| OP2 3800-840 OP HFIX E3 Q600 | 29 | 3600 | LED | 5.56 | 92913466 | ||||
| OP2 3800-840 OP HFIX E3D Q600 | 29 | 3600 | LED | 5.57 | 92913469 | ||||
| OP2 3800-840 OP HFIX Q600 | 29 | 3600 | LED | 5.05 | 92913440 | ||||
| OP2 4400-840 OP HF E3 Q600 | 36 | 4250 | LED | 5.56 | 92913462 | ||||
| OP2 4400-840 OP HF E3D Q600 | 36 | 4250 | LED | 5.57 | 92913463 | ||||
| OP2 4400-840 OP HF Q600 | 36 | 4250 | LED | 5.05 | 92913461 | ||||
| OP2 4400-840 OP HFIX E3 Q600 | 35 | 4250 | LED | 5.56 | 92913465 | ||||
| OP2 4400-840 OP HFIX E3D Q600 | 35 | 4250 | LED | 5.57 | 92913464 | ||||
| OP2 4400-840 OP HFIX Q600 | 35 | 4250 | LED | 5.05 | 92913467 | ||||
| OP2 4400-927-65 MPT HFIX E3D Q600 | 48 | 4250 | LED | 5.92 | 92919900 |
▼ Navzájem záměnné moduly Omega Pro 2 CKIT
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 CKIT BC | 0.37 | 96633180 | |||||||
| OP2 CKIT BLANK | 0.28 | 96633178 | |||||||
| OP2 CKIT BM | 0.32 | 96633179 |
▼ Navzájem záměnné moduly Omega Pro 2 CKITplus
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 CKIT+ BC | 0.80 | 96633270 | |||||||
| OP2 CKIT+ BC E3 | 1.50 | 96633263 | |||||||
| OP2 CKIT+ BC E3D | 0.80 | 96633264 | |||||||
| OP2 CKIT+ BC PIR | 0.39 | 96633186 | |||||||
| OP2 CKIT+ BLANK | 0.30 | 96633181 | |||||||
| OP2 CKIT+ BM | 0.80 | 96633269 | |||||||
| OP2 CKIT+ BM PIR | 0.37 | 96633185 | |||||||
| OP2 CKIT+ E3 | 0.51 | 96633187 | |||||||
| OP2 CKIT+ E3D | 0.52 | 96633188 | |||||||
| OP2 CKIT+ HFSX | 0.78 | 96633268 | |||||||
| OP2 CKIT+ MWS | 0.40 | 96633182 | |||||||
| OP2 CKIT+ PIR DALI-M-sensor G3 | 0.32 | 96633184 | |||||||
| OP2 CKIT+ SENS | 0.41 | 96634040 |
▼ Příslušenství svítidla Omega Pro 2
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| OP2 CONCEALED CEILING MTG KIT PULL UP | 0.38 | 96633271 | |||||||
| OP2 HIDDEN CEILING KIT CLICK IN 3x12 | 0.43 | 96633300 | |||||||
| OP2 HIDDEN CEILING KIT CLICK IN 6x6 | 0.22 | 96633198 | |||||||
| OP2 PLASTERBOARD MTG KIT 3X12 | 2.21 | 96633195 | |||||||
| OP2 PLASTERBOARD MTG KIT Q600 | 1.70 | 96633193 | |||||||
| OP2 SAFETY WIRE KIT MRG | 0.01 | 96633199 | |||||||
| OP2 SURFACE MTG KIT 3X12 | 2.83 | 96633191 | |||||||
| OP2 SURFACE MTG KIT Q600 | 2.21 | 96633189 | |||||||
| OP2 SUSPENSION KIT 1500 MSW | 0.30 | 96633197 |
