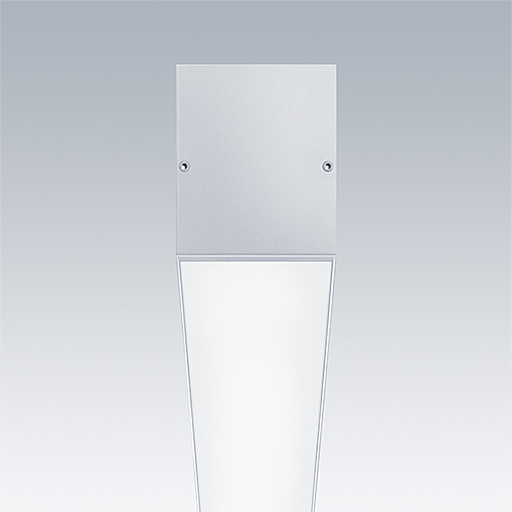

Equaline

  • Equaline

Flexibilní a modulární systém řady Equaline vám umožňuje vytvořit to správné řešení pro zapadnutí do jakéhokoliv prostoru

  • Obdélníkový tvar poskytuje funkční profil bez nadřazenosti architektuře
  • Snadná vestavná instalace do sádrokartonových a modulárních stropů i jednoduchá instalace zavěšením a přisazením, a to i do zdi a na zeď
  • Equaline zachovává díky svému nenáročnému nastavení věci pro elektrikáře a dodavatele jednoduché
  • Hliníkové těleso s povrchovou úpravou práškovou barvou přináší elegantní vzhled s vysokou kvalitou
  • Kryt v opálovém provedení (PM) pro rozptýlené osvětlení a LRO pro osvětlení podle normy (UGR<19)
  • Bez stmívání (HF) a stmívací DALI (HFIX)
  • Nouzové osvětlení se samostatnou baterií s výdrží 3 hodiny
  • Pro sestavení vašeho systému Equaline použijte konfigurátor kliknutím na "go to myProduct Equaline"

Materials and Finish

Těleso: vytlačovaný hliník s povrchovou úpravou práškovou barvou
Kryt: opálový (PM) / LRO
Koncový kryt: hliník s povrchovou úpravou práškovou barvou

Installation and Mounting

Vhodné pro vestavnou, přisazenou nebo zavěšenou montáž. Pro vestavnou montáž jsou vyžadovány volitelné montážní sady, pro přisazenou montáž pružiny a pro montáž zavěšením závěsná sada. Elektrické napájení je provedeno ze zadní strany svítidla pomocí svorkovnice na LED pásu. Elektrické propojení mezi LED pásy je provedeno jednoduchým spojením se sadou pro průchozí zapojení a mechanické připojení pomocí kovového konektoru uvnitř kanálu. Možné uspořádání v liniích i s rohy ve tvaru L, U a v hranatých tvarech s opálovým (PM) krytem, LRO pouze v lineárních liniích.

Specification

Při specifikaci uvádějte:
Flexibilní LED lišta s hliníkovým tělesem a opálovým (PM) a LRO difuzorem. Délky 600, 1200 a 1800 mm pro jediné svítidlo v modulárních stropech i 1000, 1250, 1500, 1750, 2000 a 3000 mm pro vestavnou instalaci do sádrokartonu, vestavnou modulární, přisazenou a zavěšenou instalaci. Rohové délky jsou 541 (bez rámečku), 546 (tenký rámeček - FS) a 553 mm (široký rámeček - F). Účinnost až 92 lm/W. Může být nainstalována jednotlivě nebo souvisle. Poskytuje intenzitu až 1760 lm/m.
Jako Thorn Equaline.

myProduct: If not listed below, click here for additional product configurations of Equaline

New Product
LumExpress Product
eControl Product

▼ Equaline Channel, bez rámečku

Description   TypeWt (kg)SAP Code
EQL C L1000 LRO SRELED2.1096631999
EQL C L1000 LRO WHLED2.1096632029
EQL C L1000 PM SRELED2.1096631993
EQL C L1000 PM WHLED2.1096632023
EQL C L1250 LRO SRELED2.6096632000
EQL C L1250 LRO WHLED2.6096632030
EQL C L1250 PM SRELED2.6096631994
EQL C L1250 PM WHLED2.6096632024
EQL C L1500 LRO SRELED3.2096632001
EQL C L1500 LRO WHLED3.2096632031
EQL C L1500 PM SRELED3.2096631995
EQL C L1500 PM WHLED3.2096632025
EQL C L1750 LRO SRELED3.7096632002
EQL C L1750 LRO WHLED3.7096632032
EQL C L1750 PM SRELED3.7096631996
EQL C L1750 PM WHLED3.7096632026
EQL C L2000 LRO SRELED4.2096632003
EQL C L2000 LRO WHLED4.2096632033
EQL C L2000 PM SRELED4.2096631997
EQL C L2000 PM WHLED4.2096632027
EQL C L3000 LRO SRELED6.3096632004
EQL C L3000 LRO WHLED6.3096632034
EQL C L3000 PM SRELED6.3096631998
EQL C L3000 PM WHLED6.3096632028

▼ Kanál Equaline, bez rámu, rohový

Description   TypeWt (kg)SAP Code
EQL CL C L541 PM SRELED2.2096631961
EQL CL C L541 PM WHLED2.2096631963
EQL CL C L791 PM SRELED3.2096633615
EQL CL C L791 PM WHLED3.2096633616

▼ Equaline Channel, standardní rámeček

Description   TypeWt (kg)SAP Code
EQL C L1000 LRO WH FLED2.1096632017
EQL C L1000 PM WH FLED2.1096632009
EQL C L1200 LRO WH FLED2.5096632016
EQL C L1200 PM WH FLED2.5096632006
EQL C L1250 LRO WH FLED2.6096632018
EQL C L1250 PM WH FLED2.6096632010
EQL C L1500 LRO WH FLED3.2096632019
EQL C L1500 PM WH FLED3.2096632011
EQL C L1750 LRO WH FLED3.7096632020
EQL C L1750 PM WH FLED3.7096632012
EQL C L1800 LRO WH FLED3.8096632008
EQL C L1800 PM WH FLED3.8096632007
EQL C L2000 LRO WH FLED4.2096632021
EQL C L2000 PM WH FLED4.2096632013
EQL C L3000 LRO WH FLED6.3096632022
EQL C L3000 PM WH FLED6.3096632014
EQL C L600 LRO WH FLED1.3096632015
EQL C L600 PM WH FLED1.3096632005

▼ Kanál Equaline, standardní rám, rohový

Description   TypeWt (kg)SAP Code
EQL CL C L553 PM WH FLED2.2096631962
EQL CL C L803 PM WH FLED3.2096633619

▼ Equaline Channel, tenký rámeček

Description   TypeWt (kg)SAP Code
EQL C L1000 LRO SRE FSLED2.1096632041
EQL C L1000 LRO WH FSLED2.1096632053
EQL C L1000 PM SRE FSLED2.1096632035
EQL C L1000 PM WH FSLED2.1096632047
EQL C L1250 LRO SRE FSLED2.6096632042
EQL C L1250 LRO WH FSLED2.6096632054
EQL C L1250 PM SRE FSLED2.6096632036
EQL C L1250 PM WH FSLED2.6096632048
EQL C L1500 LRO SRE FSLED3.2096632043
EQL C L1500 LRO WH FSLED3.2096632055
EQL C L1500 PM SRE FSLED3.2096632037
EQL C L1500 PM WH FSLED3.2096632049
EQL C L1750 LRO SRE FSLED3.7096632044
EQL C L1750 LRO WH FSLED3.7096632056
EQL C L1750 PM SRE FSLED3.7096632038
EQL C L1750 PM WH FSLED3.7096632050
EQL C L2000 LRO SRE FSLED4.2096632045
EQL C L2000 LRO WH FSLED4.2096632057
EQL C L2000 PM SRE FSLED4.2096632039
EQL C L2000 PM WH FSLED4.2096632051
EQL C L3000 LRO SRE FSLED6.3096632046
EQL C L3000 LRO WH FSLED6.3096632058
EQL C L3000 PM SRE FSLED6.3096632040
EQL C L3000 PM WH FSLED6.3096632052

▼ Kanál Equaline, tenký rám, rohový

Description   TypeWt (kg)SAP Code
EQL CL C L546 PM SRE FSLED2.2096631958
EQL CL C L546 PM WH FSLED2.2096631959
EQL CL C L796 PM SRE FSLED3.2096633617
EQL CL C L796 PM WH FSLED3.2096633618

▼ Lištové svítidlo Equaline

Description   Wt (kg)SAP Code
EQL B 830 HF L10001.2096631949
EQL B 830 HF L1000 HO1.1096634929
EQL B 830 HF L12501.5096631950
EQL B 830 HF L1250 HO1.3296634930
EQL B 830 HF L15001.7096631951
EQL B 830 HF L1500 HO1.5596634931
EQL B 830 HF L17502.0096631952
EQL B 830 HF L1750 HO1.7796634932
EQL B 830 HF L20002.2096631953
EQL B 830 HF L2000 HO2.0096634933
EQL B 840 HF L10001.2096631944
EQL B 840 HF L1000 HO1.1096634924
EQL B 840 HF L12501.5096631945
EQL B 840 HF L1250 HO1.3296634925
EQL B 840 HF L15001.7096631946
EQL B 840 HF L1500 HO1.5596634926
EQL B 840 HF L17502.0096631947
EQL B 840 HF L1750 HO1.7796634927
EQL B 840 HF L20002.2096631948
EQL B 840 HF L2000 HO2.0096634928

▼ Lišta Equaline, rohová

Description   Wt (kg)SAP Code
EQL CL B 830 HF L527x5271.2096631957
EQL CL B 830 HF L527X527 HO1.3796634937
EQL CL B 840 HF L527x5271.2096631956
EQL CL B 840 HF L527X527 HO1.3796634936

▼ Lištové svítidlo Equaline, stmívatelné

Description   Wt (kg)SAP Code
EQL B 830 HFIX L10001.2096631939
EQL B 830 HFIX L1000 HO1.1096634919
EQL B 830 HFIX L12001.4096631938
EQL B 830 HFIX L1200 HO1.2896634918
EQL B 830 HFIX L12501.5096631940
EQL B 830 HFIX L1250 HO1.3296634920
EQL B 830 HFIX L15001.7096631941
EQL B 830 HFIX L1500 HO1.5596634921
EQL B 830 HFIX L17502.0096631942
EQL B 830 HFIX L1750 HO1.7796634922
EQL B 830 HFIX L20002.2096631943
EQL B 830 HFIX L2000 HO2.0096634923
EQL B 830 HFIX L6000.8096631937
EQL B 830 HFIX L600 HO0.7496634917
EQL B 840 HFIX L10001.2096631932
EQL B 840 HFIX L1000 HO1.1096634912
EQL B 840 HFIX L12001.4096631931
EQL B 840 HFIX L1200 HO1.2896634911
EQL B 840 HFIX L12501.5096631933
EQL B 840 HFIX L1250 HO1.3296634913
EQL B 840 HFIX L15001.7096631934
EQL B 840 HFIX L1500 HO1.5596634914
EQL B 840 HFIX L17502.0096631935
EQL B 840 HFIX L1750 HO1.7796634915
EQL B 840 HFIX L20002.2096631936
EQL B 840 HFIX L2000 HO2.0096634916
EQL B 840 HFIX L6000.8096631930
EQL B 840 HFIX L600 HO0.7496634910
EQL B 927-65 HFIX L10001.1596633574
EQL B 927-65 HFIX L12501.3896633575
EQL B 927-65 HFIX L15001.6096633576
EQL B 927-65 HFIX L17501.8296633577
EQL B 927-65 HFIX L20002.0596633578

▼ Lišta Equaline, stmívatelná, rohová

Description   TypeWt (kg)SAP Code
EQL CL B 830 HFIX L527x5271.2096631955
EQL CL B 830 HFIX L527X527 HO1.3796634935
EQL CL B 840 HFIX L527x5271.2096631954
EQL CL B 840 HFIX L527X527 HO1.3796634934
EQL CL B 927-65 HFIX L777X777LED1.6996633579

▼ Lištové svítidlo Equaline, stmívatelné, nouzové

Description   Wt (kg)SAP Code
EQL B 830 HFIX L1500 E3D2.0596685735
EQL B 840 HFIX L1500 E3D2.0596685737

▼ Příslušenství Equaline

Description   Wt (kg)SAP Code
EQL CON SET0.2396632071
EQL COV LRO 10000.5096632073
EQL COV PM 10000.2896632072
EQL EC SET SRE L200.2496632067
EQL EC SET SRE L90.2496632061
EQL EC SET WH L200.2496632065
EQL EC SET WH L90.2796632059
EQL F EC SET WH L200.2796632066
EQL F EC SET WH L90.2796632060
EQL FS EC SET SRE L200.2496632070
EQL FS EC SET SRE L90.2496632064
EQL FS EC SET WH L200.2496632069
EQL FS EC SET WH L90.2496632063
SLOIN slim/EQL/SLOT1/SLOT2 DV Kit0.2022169873

▼ Montážní příslušenství Equaline, vestavění do sádrokartonu a modulární

Description   Wt (kg)SAP Code
EQL MOD HTB BRACKET FRNT SET0.3096631974
EQL MOD HTB BRACKET SD 1200 SET1.4096631973
EQL MOD HTB BRACKET SD 600 SET0.7096631972
EQL MOD VTB BRACKET SET0.3596631969
EQL MOUNT NIV PB SET0.3596631968
SLN2/SLOIN/EQL MOUNT NIV PB SET0.3422169303

▼ Montážní příslušenství Equaline, přisazení a zavěšení

Description   Wt (kg)SAP Code
EQL WALL MOUNTING TOOL0.3096631971
SLN2/SLOIN/EQL WALL BRACKET SRE0.1622170338
SLN2/SLOIN/EQL WALL BRACKET WH0.1622171124
SLN2/SLOIN/SLOIN slim/EQL mount disc SET0.0022169965
SLN2/SLOIN/SLOT2 EQL ASI1 SR E-L0.1022157368
SLN2/SLOIN/SLOT2/EQL ASI1 WH E-L-0.1022156788
SLN2/SLOIN/SLOT2/EQL ASI2 SR E-L-0.2022157369
SLN2/SLOIN/SLOT2/EQL ASI2 WH E-L-0.2022156789
TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI1 O-L0.0722169178
TEC/CONT/SLN2/SLOIN/EQL/CHAL3 ASI2 O-L0.8022169179
TECTON/CONTUS/SLN2/SLOIN/SLOT2/EQL AD0.2022169175
