IQ Wave / IQ WAVE LED3100-840 HFIX E3 Q597 MRE

92900290

Data Sheet

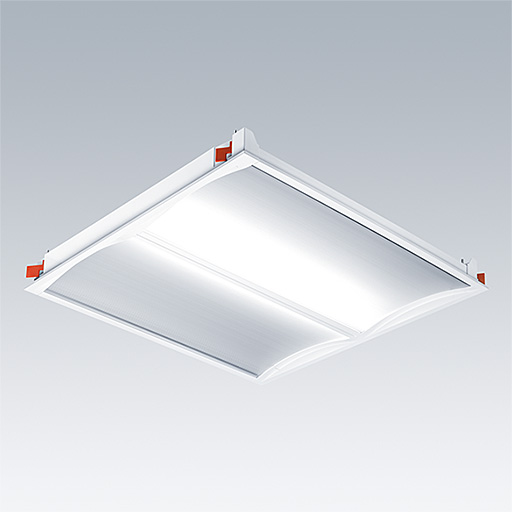

Vestavné modulární LED svítidlo přímý. Elektronický, stmívatelný předřadník DALI s 3-hodinovým nouzovým modulem, manuální test. Elektrická Třída ochrany I, IP44_IP20, IK03. Těleso: vysoce odrazný ocel. Rámeček a koncové kryty: polykarbonát. Difuzor: polykarbonát s hliník tepelnou jímkou. Předřadník: práškově nanášený bílá ocel. Vhodné pro montáž vložením nebo vnitřním přitažením (pomocí příslušenství). Dodáváno s LED zdroji v barvě 4000K

Rozměry: 597 x 597 x 97 mm
Příkon svítidla: 30 W
Světelný tok: 3200 lm
Světelný výkon svítidel: 107 lm/W
Hmotnost: 4,4 kg

Mode selection
  • Poloha světelného zdroje:STD – standard
  • Světelný zdroj:LED
  • Světelný tok*:3200 lm
  • Celkový nouzový světelný tok:300 lm
  • Světelný výkon svítidel*:107 lm/W
  • Účinnost světelného zdroje:106 lm/W
  • Index podáni barev - CRI min.:80
  • Předřadník 1:1 x 28000655 DRV TR LCA 50W 400mA 140V D #O4A lp PRE
  • Předřadník 2:1 x 89800562 EM TR EM converterLED BASIC 204 NiCd 90V
  • Teplota chromatičnosti:4000 Kelvin
  • Barevná tolerance v místě (MacAdam):3
  • Střední dimenzovaná životnost*:L90 50000h při/u 25°C
  • Příkon svítidla*:30 W Výkonový faktor = 0,92
  • Příkon v pohotovostním režimu*:0,15 W
  • Napájení:2 W
  • Řízení:DA2
  • LED
  • CE
  • 650°
  • IK03
  • IP44_IP20
  • SC1
  • Ta = 0 to +25
  • Tpa
