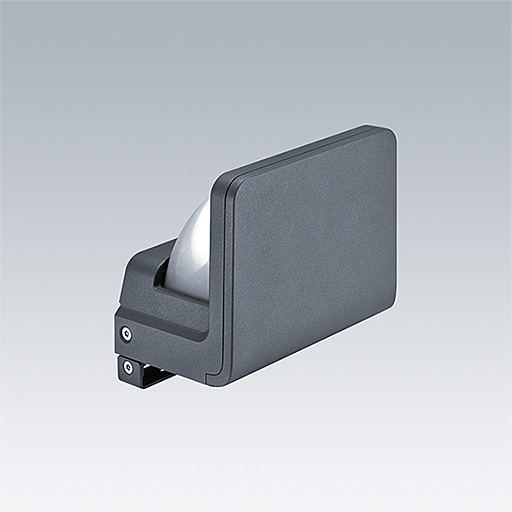

Raze Architectural / RAA L 1L50-830 HFX 6K MSF ANT

96631721

Fiche technique

Lèche-mur LED compact, incorporant la technologie Flat beam®. 1 LED alimentée en 500mA. Driver intégré gradable DALI. Classe électrique II, IP66, IK08. Corps : aluminium injecté (EN44300, compatible avec l'installation en bord de mer), thermopoudré, gris anthracite 900 sablé. Vasque : Polycarbonate (PC) semi-dépoli avec traitement anti-UV. Visserie : Acier inox. Livré avec LED 3 000 K.

Version Small avec driver déporté pouvant alimenter jusqu'à trois luminaires.
Version pour montage en surface (MSF) avec fourche permettant une inclinaison de ±15°.
Version pour montage mural (MWA) sans inclinaison.
Protection contre les surtensions 6 kV de série.
Luminaire livré pré-câblé.

Dimensions : 204 x 220 x 148 mm
Puissance totale : 21 W
Flux lumineux du luminaire: 1688 lm
Efficacité lumineuse du luminaire: 80 lm/W
Poids : 2,85 kg

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:1688 lm
  • Efficacité lumineuse du luminaire*:80 lm/W
  • Efficacité de la lampe:80 lm/W
  • Indice min. de rendu des couleurs:80
  • Température de couleur*:3000 Kelvin
  • Tolérance de la couleur (MacAdam intial)*:3
  • Vie utile nominale (B10)*:100000h L70 à 25°C
  • Convertisseur:1x LED_DRV
  • Puissance du luminaire*:21 W
  • Equipement:DaliDim
  • LED
  • CE
  • IK10
  • IP66
  • SC2
