  • R2L2 — R2L2 S 24L50 WS 740 CL1 N3

R2L2 / R2L2 S 24L50 WS 740 CL1 N3

96268448

▼ Fiche technique

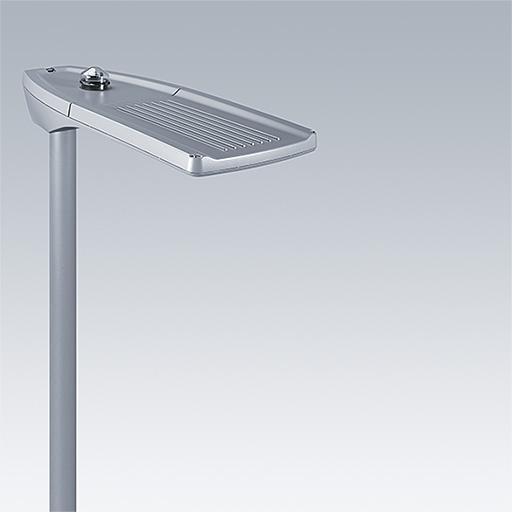

Une lanterne routière de taille Small avec des LED 24 allimentées en 500 mA et une optique pour Rue large. Electronique, non gradable. Classe électrique I, IP66, IK08. Corps : aluminium (EN AC-44300) injecté, texturé thermopoudré gris clair. Diffuseur : verre plat trempé. Visserie : Acier inox, traitement Ecolubric®. Montage en top (Ø60/76 mm, inclinaison 0°/5°/10°) ou latéral (Ø34/42/49/60 mm, inclinaison 0°/-5°/-10°/-15°). Equipé d’une douille à cellule photoélectrique Nema Livré avec LED 4 000 K.

Dimensions : 655 x 362 x 155 mm
Puissance totale : 38 W
Poids : 9,66 kg
Scx : 0.05 m²

Sélection de mode
  • Position de la lampe:STD - Standard
  • Source lumineuse:LED
  • Flux lumineux du luminaire*:5153 lm
  • Efficacité lumineuse du luminaire*:136 lm/W
  • Efficacité de la lampe:135 lm/W
  • Indice min. de rendu des couleurs:70
  • Température de couleur*:4000 Kelvin
  • Tolérance de la couleur (MacAdam intial)*:5
  • Vie utile nominale (B10)*:100000h L90 à 25°C
  • Convertisseur:1x EL2
  • Puissance du luminaire*:38 W Facteur de puissance = 0,95
  • Equipement:FO
  • LED
  • CE
  • IK08
  • IP66
  • Protection Class 1
  • Ta=-25°C_to_+50°C

▼ Photométrie

Configuration photométrique

▼ CalcExpress

Utiliser CalcExpress pour effectuer rapidement des calculs en ligne pour connaître le nombre de luminaires requis dans une pièce rectangulaire. Entrer les paramètres de calculs pour votre solution telles que : les dimensions de la pièce, la hauteur d'installation, la hauteur du plan de travail ainsiq eu le niveau de luminance requis. Le logiciel proposera alors instantanément une solution selon la méthode du taux d'émission de lumière.

Étape 1: Caractéristiques techniques
(lm)
(m)
(m)
(%)
Étape 2: Les données de la pièce
(m)
(m)
(m)
(m)
(%)
Step 3: Result
(lx)
(%)
