Nově otevřený Trojský most se stává velkou atrakcí v Praze v České republice. Činí dojem na turisty i rezidenty jako jediný most přes řeku Vltavu bez pilířů. Jeho jedinečná oblouková konstrukce je 200 m dlouhá a začleňuje dvě tramvajové tratě a čtyři dopravní pruhy pro vozidla, chodce a cyklisty. Most je ohromující během dnes, ale ožívá v noci, kdy lze zcela ocenit efekt pozorně navrženého osvětlení.
Cíle osvětlení
Projektanti ze studia architektů Koutský chápali od započetí projektu, že světlo a osvětlení mostu budou hrát důležitou roli v celkovém vzhledu a efektu konstrukce. Při hledání dokonalého řešení osvětlení pan architekt Kábrt spolupracoval s Walterem Jagschem, návrhářem osvětlení u společnosti Thorn Lighting, za účelem vytvoření designu osvětlení, které by doplňoval tuto spletitou konstrukci sítě tyčí
Řešení osvětlení

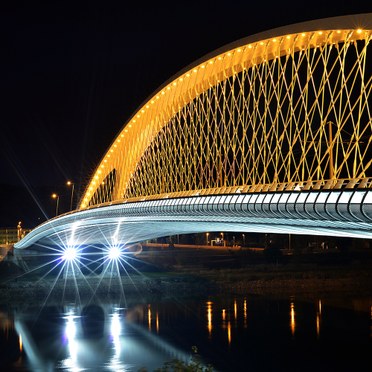

Bylo rozhodnuto, že dramatické efekty budou vytvořeny při návrhu osvětlení jednoduše využitím čtyř teplot chromatičnosti, od nejteplejší bílé na vrcholu oblouku po nejchladnější k osvětlení nižších částí konstrukce mostu. V obloucích mostu jsou vestavné světlomety E/Fact (2000K) v zemi uložených boxech. V kombinaci se osvětlenými závěsy mostu
vytvářejí nezapomenutelný dojem. Svítidlo E/Fact s nízkou kontaktní teplotou a přesnou optikou také osvětluje tramvajové tratě. Bylo náročné najít řešení k bezpečnému umístění produktů a současnému umožnění přístupu k servisu. Společnost Thorn spolupracovala s architekty k nalezení snadného řešení.
K osvětlení vozovky a chodníku byla zvolena svítidla Orus. Teplota chromatičnosti 300 K vytváří viditelný kontrast s osvětlením oblouku. Nízká montážní výška 0,9 m svítidla Orus je diskrétní a zajišťuje začlenění osvětlení do krajiny bez narušení konstrukce mostu.
Díky jedinečné technologii Beam® svítidlo Orus vytváří přesný světelný paprsek, který poskytuje příjemné světlo pro řidiče a neoslňuje uživatele komunikace. Současně osvětluje silniční pruhy, chodník a cyklostezku. Pro snadný přístup jsou svítidla Orus umístěna v boxech na pantech, které bezpečně skrývají dráty.

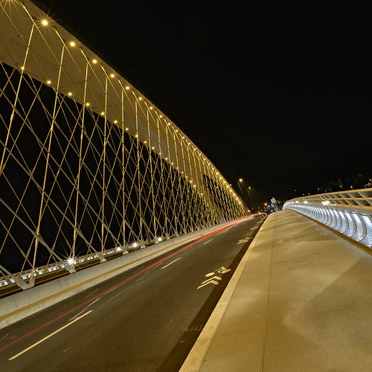

V zábradlí je svítidlo E/Fact LED (5700K) instalováno jak pro dekorativní osvětlení tak pro osvětlení chodníků. Svítidla jsou umístěna 1 m od sebe, aby mohla současně osvětlovat boční kryt a vytvářet jedinečný design s charakteristickým obrysem mostu.
Ve spodní části mostu byly po obou stranách instalovány světlomety Contrast R s optikou proti oslnění. Jejich studené bílé světlo s teplotou chromatičnosti 5500 K vytváří nejstudenější prvek řešení osvětlení. Mostovka je vizuálně osvětlena zespodu k vytvoření optické iluze mostu vznášejícího se nad řekou.
Výsledky a přínosy
Celkový výsledek je ohromující a dojem zvýrazňují odrazy a zrcadlení v řece Vltavě. Použití vysoce přesné optiky a nízkoenergetických svítidel zajišťuje udržitelnost této nádherné instalace osvětlení. Pan Kábrt vysvětluje: „Již vidíme návštěvníky pokoušející se najít dokonalé úhly k vyfotografování tohoto význačného bodu. Osvětlení tuto spletitou konstrukci oživuje.”
Nejdůležitější fakta
• Byla použita směsice teplot chromatičnosti od 2000 do 5700 K k vytvoření dramatických světelných efektů
• K použitým produktům patří svítidla Orus, E/Fact, E/Fact LED a Contrast R
• Trojský most je jediný most přes řeku Vltavu bez pilířů
