Mica

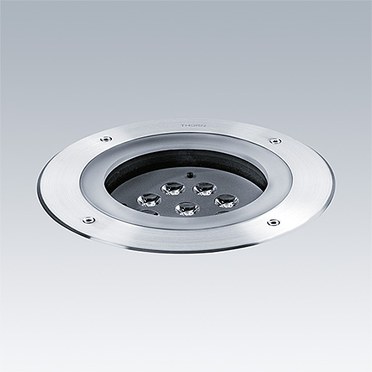

Řada kulatých vestavných pojezdových svítidel
- Krytí IP67. Široká řada velikostí, rámečků, montážních hloubek, světelných zdrojů a technologií ovládání, aby bylo možné splnit požadavky jakéhokoli způsobu použití
- Seřízení vyzařovacího úhlu nakloněním pro polopískované verze (s výjimkou asymetrické verze A/S)
- Integrované jednotky napájení. Všechny verze jsou zapojeny předem s kabely zalitými v pryskyřici, aby se zvýšila vodotěsnost a rychlost instalace
Materials and Finish
Tělesa: hliník litý pod tlakem, ENAB44100 (bez mědi) s povrchovou úpravou práškovou barvou pro zajištění vysoké odolnosti vůči korozi.
Rámeček: nerezová ocel AISI 316L (tloušťka 3mm) opatřená úpravou proti korozi nebo hliník opatřený nátěrem ENAB44100 (bez mědi).
Pojistné šrouby: nerezová ocel
Čelní sklo: tvrzené částečně pískované.
Tloušťka skla:
Mica Slim A a Mica Slim I: 19mm s rámečkem z nerezové oceli a 15mm s rámečkem z hliníku opatřeným nátěrem.
Mica Slim S: 15mm s rámečkem z nerezové oceli a 12mm s rámečkem z hliníku opatřeným nátěrem ENAB44100 (bez mědi).
Mica Slim SS: 12mm s rámečkem z nerezové oceli a 10mm s rámečkem z hliníku opatřeným nátěrem ENAB44100 (bez mědi).
Těsnění: silikon odolný vůči stárnutí.
Vestavný box: polypropylen.
Kabel: (H07RN-F 3x1,5mm²) o min. délce 0,4m pro všechny velikosti.
Doplňky s vypouklými průzory: hliník opatřený nátěrem ENAB44100 pouze pro verzi Mica Slim SS.
Protiskluzné sklo na vyžádání.
Holografické filmy: nežloutnoucí polykarbonát.
Všechny verze mají integrální napájení, ale nejsou stmívatelné.
Installation and Mounting
Svítidlo se dodává kompletní včetně tělesa, vestavného boxu, rámečku a skla. Všechny verze jsou zapojeny předem.
Pro venkovní použití je třeba pod tělesem vytvořit drenážní štěrkové lože o tloušťce 30cm nebo použít ekvivalentní drenážní systém, aby se zajistil odvod vody. Vestavný box lze zapustit do asfaltu s dobrým odvodněním, jakmile teplota asfaltu klesne na teplotu kolem 80°C.
Svítidlo je třeba rozsvítit na dobu 45 minut bez čelního skla, aby se zabránilo usazování vlhkosti uvnitř tělesa.

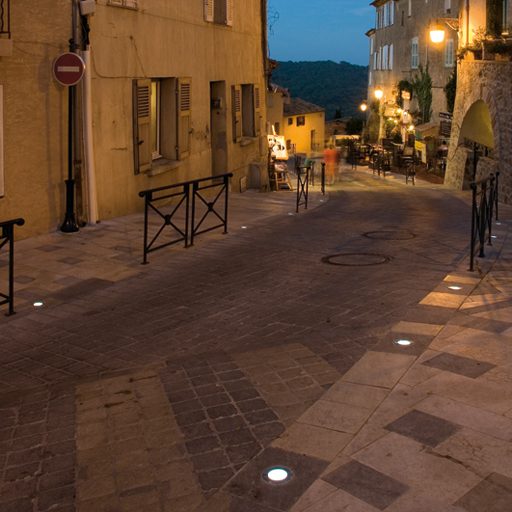

Svítidlo Mica Slim lze instalovat v terénu s maximální pojezdovou rychlostí automobilů do 30 km/h pro ploché verze a 20 km/h pro vypouklé verze.
Pro usnadnění rychlé instalace je možné provést zapojení konektory v krytí IP68 (kódy SAP 96260810, 96260809, 96272068 a 60800549). Pro smyčkování svítidel se mohou používat svorkovnice v krytí IP67 (kódy SAP 96257909 a 96257908).
Všechny verze mají integrální jednotku napájení.
Maximální statické zatížení je v souladu s normou EN60598-2-13 v případě plochého skla s rámečkem z nerezové oceli 5000kg, v případě plochého skla s rámečkem z hliníku 3500kg.
U Mica Slim I je k dispozici technologie změny barev osvětlení RGB. U verzí RGB jsou LED diody ovládány systémem DMX (není součástí dodávky).
nastavení holografického filmu: otevřete čelní sklo a vložte holografický film pod sklo s hladkou stranou filmu v kontaktu se sklem. Otáčejte s filmem, abyste dosáhli požadovaného účinku.
Specification
Při specifikaci uvádějte:
Kulatá vestavná svítidla s možností přejíždění, s integrálním transformátorem, 4 velikosti. Vestavný box z polypropylenu a plochá nerezová ocel/plochá nebo kupolovitá okénka s hliníkovými rámečky opatřenými nátěrem. Těleso z hliníku litého pod tlakem utěsněné na stupeň krytí IP67. S možností volby ze 3 monochromatických barev, dynamické verze RGB pro Mica Slim I ovládané předřadníkem DMX (součást dodávky). Další díly DMX se objednávají zvlášť.
Pro instalaci do země s čelním difuzorem s částečně mléčným plochým sklem pro osvětlování nebo mléčným sklem/matným sklem/kupolovitými okénky pro navádění.
Jako Thorn Mica Slim.
▼ Mica Slim SS LED
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| MICA SLIM SS 1L35 ACC 24D 832 AL SF | 2 | 86 | LED | 1.57 | 96271533 | ||||
| MICA SLIM SS 1L35 ACC 24D 832 RS SF | 2 | 86 | LED | 1.74 | 96271534 | ||||
| MICA SLIM SS 1L35 ACC 24D 840 AL SF | 2 | 92 | LED | 1.57 | 96271531 | ||||
| MICA SLIM SS 1L35 ACC 24D 840 RS SF | 2 | 92 | LED | 1.74 | 96271532 | ||||
| MICA SLIM SS 1L35 ACC 7D 832 AL SF | 1.57 | 96271480 | |||||||
| MICA SLIM SS 1L35 ACC 7D 832 RS SF | 1.74 | 96271477 | |||||||
| MICA SLIM SS 1L35 ACC 7D 840 AL SF | 1.57 | 96271479 | |||||||
| MICA SLIM SS 1L35 ACC 7D 840 RS SF | 1.74 | 96271476 | |||||||
| MICA SLIM SS 1L35 SOFT 832 AL FR | 1.47 | 96271474 | |||||||
| MICA SLIM SS 1L35 SOFT 832 RS FR | 1.64 | 96271471 | |||||||
| MICA SLIM SS 1L35 SOFT 840 AL FR | 1.47 | 96271473 | |||||||
| MICA SLIM SS 1L35 SOFT 840 RS FR | 1.64 | 96271470 | |||||||
| MICA SLIM SS 1L70 ACC 832 EDO W2 | 1.47 | 96271489 | |||||||
| MICA SLIM SS 1L70 ACC 840 EDO W1 | 1.47 | 96271482 | |||||||
| MICA SLIM SS 1L70 ACC 840 EDO W2 | 1.47 | 96271484 | |||||||
| MICA SLIM SS 1L70 ACC 840 EDO W8 | 1.47 | 96271486 |
▼ Mica Slim S LED
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| MICA SLIM S 3L35 ACC 10D 832 AL SF | 4 | 226 | LED | 2.34 | 96271501 | ||||
| MICA SLIM S 3L35 ACC 10D 832 RS SF | 4 | 226 | LED | 2.60 | 96271498 | ||||
| MICA SLIM S 3L35 ACC 10D 840 AL SF | 4 | 243 | LED | 2.34 | 96271500 | ||||
| MICA SLIM S 3L35 ACC 10D 840 RS SF | 4 | 243 | LED | 2.60 | 96271497 | ||||
| MICA SLIM S 3L35 ACC 23D 832 AL SF | 4 | 183 | LED | 2.34 | 96271539 | ||||
| MICA SLIM S 3L35 ACC 23D 832 RS SF | 4 | 183 | LED | 2.60 | 96271540 | ||||
| MICA SLIM S 3L35 ACC 23D 840 AL SF | 4 | 195 | LED | 2.34 | 96271537 | ||||
| MICA SLIM S 3L35 ACC 23D 840 RS SF | 4 | 195 | LED | 2.60 | 96271538 | ||||
| MICA SLIM S 3L35 SOFT 832 AL FR | 2.20 | 96271495 | |||||||
| MICA SLIM S 3L35 SOFT 832 RS FR | 2.45 | 96271492 | |||||||
| MICA SLIM S 3L35 SOFT 840 AL FR | 2.20 | 96271494 | |||||||
| MICA SLIM S 3L35 SOFT 840 RS FR | 2.45 | 96271491 |
▼ Mica Slim A LED
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| MICA SLIM A 4L50 SOFT 832 AL FR | 4.43 | 96271507 | |||||||
| MICA SLIM A 4L50 SOFT 832 RS FR | 5.22 | 96271504 | |||||||
| MICA SLIM A 4L50 SOFT 840 AL FR | 4.43 | 96271506 | |||||||
| MICA SLIM A 4L50 SOFT 840 RS FR | 5.22 | 96271503 | |||||||
| MICA SLIM A 5L90 ACC 28D 832 AL SF | 16 | 887 | LED | 4.93 | 96271545 | ||||
| MICA SLIM A 5L90 ACC 28D 832 RS SF | 16 | 887 | LED | 5.71 | 96271546 | ||||
| MICA SLIM A 5L90 ACC 28D 840 AL SF | 16 | 976 | LED | 4.93 | 96271543 | ||||
| MICA SLIM A 5L90 ACC 28D 840 RS SF | 16 | 976 | LED | 5.71 | 96271544 | ||||
| MICA SLIM A 5L90 ACC 8D 832 AL SF | 16 | 884 | LED | 4.93 | 96271513 | ||||
| MICA SLIM A 5L90 ACC 8D 832 RS SF | 16 | 884 | LED | 5.71 | 96271510 | ||||
| MICA SLIM A 5L90 ACC 8D 840 AL SF | 16 | 974 | LED | 4.93 | 96271512 | ||||
| MICA SLIM A 5L90 ACC 8D 840 RS SF | 16 | 974 | LED | 5.71 | 96271509 |
▼ Mica Slim I LED
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| MICA SLIM I 15L25 SOFT RGB DMX AL FR | 8.49 | 96271529 | |||||||
| MICA SLIM I 15L25 SOFT RGB DMX RS FR | 9.78 | 96271530 | |||||||
| MICA SLIM I 7L50 ACC 22D RGB DMX AL SF | 10 | 316 | LED | 8.49 | 96271521 | ||||
| MICA SLIM I 7L50 ACC 22D RGB DMX RS SF | 10 | 316 | LED | 9.78 | 96271522 | ||||
| MICA SLIM I 9L50 SOFT 832 AL FR | 8.49 | 96271525 | |||||||
| MICA SLIM I 9L50 SOFT 832 RS FR | 9.78 | 96271526 | |||||||
| MICA SLIM I 9L50 SOFT 840 AL FR | 8.49 | 96271523 | |||||||
| MICA SLIM I 9L50 SOFT 840 RS FR | 9.78 | 96271524 | |||||||
| MICA SLIM I 9L90 ACC 28D 832 AL SF | 27 | 1523 | LED | 8.49 | 96271551 | ||||
| MICA SLIM I 9L90 ACC 28D 832 RS SF | 27 | 1523 | LED | 9.78 | 96271552 | ||||
| MICA SLIM I 9L90 ACC 28D 840 AL SF | 8.49 | 96271549 | |||||||
| MICA SLIM I 9L90 ACC 28D 840 RS SF | 9.78 | 96271550 | |||||||
| MICA SLIM I 9L90 ACC 8D 832 AL SF | 27 | 1566 | LED | 8.49 | 96271517 | ||||
| MICA SLIM I 9L90 ACC 8D 832 RS SF | 27 | 1566 | LED | 9.78 | 96271518 | ||||
| MICA SLIM I 9L90 ACC 8D 840 AL SF | 27 | 1660 | LED | 8.49 | 96271515 | ||||
| MICA SLIM I 9L90 ACC 8D 840 RS SF | 27 | 1660 | LED | 9.78 | 96271516 |
▼ Mica - Příslušenství
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| CON CABLE 3/3x1,5² IP67 ZUM | 0.10 | 60800549 | |||||||
| CONNECT CABLE 2/3x1,5²-4² TH390 IP68 | 0.05 | 96260809 | |||||||
| CONNECT CABLE 2/4x1,5²-4² TH391 IP68 | 0.05 | 96260810 | |||||||
| CONNECT CABLE BOX 3/4x2,5² IP67 | 0.40 | 96257908 | |||||||
| CONNECT CABLE BOX 4/6x2,5² IP67 | 0.77 | 96257909 |
