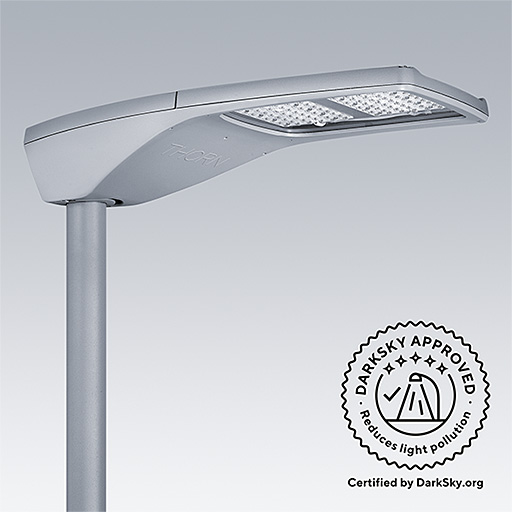

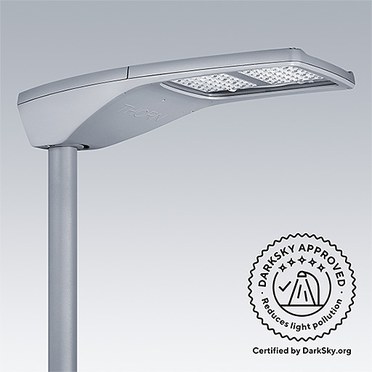

R2L2

  • R2L2
  • R2L2

Kompletní řada uličních svítidel s progresivní LED technologií, která nabízí vynikající účinnost osvětlení a možnost použití pro všechny aplikace

  • K dispozici komplexní řada ve dvou velikostech s rozsáhlými možnostmi volby optického systému, světelného výkonu a vyzařovací charakteristiky pro všechny uliční aplikace
  • Účinná (až 153lm/W) optika R-PEC nabízející 15 typů vyzařovací charakteristiky pro přesné směrování bez jakéhokoliv zbytečného světla
  • Maximalizuje úspory energie díky široké řadě inteligentních řešení regulace osvětlení od samotného tlumení až po plné dálkové ovládání prostřednictvím centrálního monitorovacího systému
  • Atraktivní, univerzální a integrovaný nástavec nabízející flexibilitu díky hornímu a bočnímu vstupu i nastavování sklonu

Materials and Finish

Těleso, vrchní kryty, nástavec: hliník litý pod tlakem (EN AC-44300) s povrchovou úpravou světle šedou pískovou barvou 150 (odstín blížící se RAL9006) s texturou. Standardní třída ochrany vůči korozi C5 podle ISO 9223: 2012.
Sklo: tloušťka 4mm (XS: tloušťka 5mm)
Šrouby: nerezová ocel

Povrchová úprava světle šedou práškovou barvou s texturou jako standard. Další barvy podle RAL nebo AKZO jsou k dispozici na požádání. Další speciální úpravy na požádání.

Installation and Mounting

Montáž na vrch sloupu: Ø60-76mm
Montáž s bočním vstupem: Ø48-60mm nebo Ø32-42-48-60mm (CL1 jako standard)
Provozní teplota: -25°C < Ta < +35°C
Díky použití systému pro regulaci tepla vhodné pro používání do teplot až +50°C
Doporučená montážní výška: 4m až 14m
Nastavitelný úhel sklonu v případě boční montáže: 0°/ -5°/ -10°/ -15°
Nastavitelný úhel sklonu v případě vrchní montáže: 0°/ +5°/ +10°

Specification

Při specifikaci uvádějte:
Tři velikosti s rozsáhlými možnostmi volby optiky, světelného výkonu a vyzařovací charakteristiky pro všechny způsoby použití pro cesty. Účinná optika (až do 153lm/W) R-PEC s 15 vyzařovacími charakteristikami pro přesné směrování světla s minimálním nevyužitým světlem. Široká řada inteligentních řešení regulace světla od samostatného stmívání až po plně dálkové ovládání prostřednictvím centrálního monitorovacího systému. Přitažlivý, univerzální a integrální adaptér nabízející flexibilitu prostřednictvím horního a bočního vstupu i seřizování sklonu až do 15°. Snadno instalovatelná zadní a přední mřížka, kterou lze nainstalovat dodatečně a dosáhnout tak zlepšené regulace světla a komfortu. K dispozici jsou čtyři náhradní díly: vrchní kryt, skleněný kryt, držák předřadníku včetně napájecí jednotky, kryt LED (včetně LED modulu a čočky).
Jako Thorn R2L2.

New Product
LumExpress Product
eControl Product

R2L2, mimořádně malé, úzká uliční optika

R2L2 Small, úzká optika

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
R2L2 S 12L35 740 NR CL1 GY152145LED9.0896268397
R2L2 S 12L50 740 NR CL1 GY202958LED9.0896268405
R2L2 S 12L70 740 NR CL1 GY283981LED9.0896268418
R2L2 S 12L70 740 NR CL2 GY283981LED8.8996268419
R2L2 S 24L35 740 NR CL1 GY284279LED9.5496268430
R2L2 S 24L35 740 NR CL2 GY284279LED9.3596265983
R2L2 S 24L35-740 NR BS 3550 CL2 GY284279LED9.3596275555
R2L2 S 24L50 740 NR CL1 GY385894LED9.5496268440
R2L2 S 24L50 740 NR CL2 GY385894LED9.3596266021
R2L2 S 24L70 740 NR CL1 GY537913LED9.5496268453
R2L2 S 24L70 740 NR CL2 GY537913LED9.3596266072
R2L2 S 24L70-740 NR BS 3550 CL2 GY537913LED6.4996275556
R2L2 S 36L35 740 NR CL1 GY406101LED9.5196268464
R2L2 S 36L35 740 NR CL2 GY406101LED9.3296266123
R2L2 S 36L35-740 NR BS 3550 CL2 GY406101LED10.6596275557
R2L2 S 36L50 740 NR CL1 GY558805LED9.5196268474
R2L2 S 36L50 740 NR CL2 GY558805LED9.3296266163
R2L2 S 36L50-740 NR BS 3550 CL2 GY558805LED9.7096275558
R2L2 S 36L70 740 NR CL1 GY7811774LED9.5196268487
R2L2 S 36L70 740 NR CL2 GY7811774LED9.3296266202
R2L2 S 36L70-740 NR BS 3550 CL2 GY7811774LED9.7096275559
R2L2 S 48L35 740 NR CL1 GY508519LED9.5696268498
R2L2 S 48L35 740 NR CL2 GY508519LED9.3796266253
R2L2 S 48L35-740 NR BS 3550 CL2 GY508519LED9.0096275560
R2L2 S 48L50 740 NR CL1 GY7211690LED9.5696266286
R2L2 S 48L50 740 NR CL2 GY7211690LED9.3796266295
R2L2 S 48L50-740 NR BS 3550 CL2 GY7211690LED12.0096275561
R2L2 S 48L70 740 NR CL1 GY10115592LED9.9796266347
R2L2 S 48L70 740 NR CL2 GY10115592LED9.7896266349
R2L2 S 48L70-740 NR BS 3550 CL2 GY10115592LED12.0096275562

R2L2 Small, optika pro úzké cesty, konfigurované výrobky

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
R2L2 S 24L50 730 NR BP 3550 CL2 GY385135LED9.3596266020
R2L2 S 24L50 740 NR BP 3550 CL2 GY385894LED9.3596266022
R2L2 S 36L70 740 NR BP 3550 CL2 GY7811774LED9.3296266203
R2L2 S 48L50 740 NR BP 3550 CL2 GY7211690LED9.3796266296

R2L2 Small, široká optika, konfigurované výrobky

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
R2L2 S 24L50 740 WS N3 CL1 GY385594LED9.6696268448

R2L2 Small, komfortní široká optika

R2L2 Small, optika pro mokré cesty

R2L2 Small, komfortní silniční optika

R2L2 Small, široká optika

R2L2 Small, extra široká optika

R2L2 Medium, optika pro úzké silnice

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
<R2L2 M 72L70V2 NR L740 CL215022622LED13.3496266538
R2L2 M 60L35 740 NR CL1 GY6310311LED12.8696268295
R2L2 M 60L35 740 NR CL2 GY6310311LED12.6796266393
R2L2 M 60L35-740 NR BS 3550 CL1 GY6310311LED13.4096630708
R2L2 M 60L35-740 NR BS 3550 CL2 GY6310311LED13.4096275563
R2L2 M 60L50 740 NR CL1 GY8914172LED13.2696266416
R2L2 M 60L50 740 NR CL2 GY8914172LED13.0796266414
R2L2 M 60L50-740 NR BS 3550 CL1 GY8914172LED13.4096630709
R2L2 M 60L50-740 NR BS 3550 CL2 GY8914172LED13.2696275564
R2L2 M 60L70 740 NR CL2 GY12618959LED13.0796266446
R2L2 M 60L70-740 NR BS 3550 CL1 GY12618959LED13.4096630710
R2L2 M 60L70-740 NR BS 3550 CL2 GY12618959LED14.7596275565
R2L2 M 72L35 740 NR CL1 GY7513351LED12.8396268324
R2L2 M 72L35 740 NR CL2 GY7513351LED12.6496266480
R2L2 M 72L35-740 NR BS 3550 CL1 GY7513351LED13.4096630711
R2L2 M 72L35-740 NR BS 3550 CL2 GY7513351LED14.5096275566
R2L2 M 72L50 740 NR CL1 GY10716952LED13.2496266504
R2L2 M 72L50-740 NR BS 3550 CL1 GY10716952LED13.4096630712
R2L2 M 72L50-740 NR BS 3550 CL2 GY10716952LED13.4096275567
R2L2 M 72L50-740 NR CL2 GY10716952LED13.0596266502
R2L2 M 72L70-740 NR BS 3550 CL1 GY15022622LED13.4096630713
R2L2 M 72L70-740 NR BS 3550 CL2 GY15022622LED13.3496275568
R2L2 M 84L35 740 NR CL2 GY8614381LED13.1096266573
R2L2 M 84L35-740 NR BS 3550 CL1 GY8614381LED13.4196630714
R2L2 M 84L35-740 NR BS 3550 CL2 GY8614381LED13.4096275569
R2L2 M 84L50 740 NR CL1 GY12319709LED13.2996266607
R2L2 M 84L50 740 NR CL2 GY12319709LED13.1096266605
R2L2 M 84L50-740 NR BS 3550 CL1 GY12319709LED13.4196630715
R2L2 M 84L50-740 NR BS 3550 CL2 GY12319709LED14.0096275570
R2L2 M 84L70 740 NR CL2 GY17626231LED13.3996266650
R2L2 M 84L70-740 NR BS 3550 CL1 GY17626231LED13.4196630716
R2L2 M 84L70-740 NR BS 3550 CL2 GY17626231LED13.9896275571
R2L2 M 96L35 740 NR CL2 GY9816455LED13.1596266685
R2L2 M 96L35-740 NR BS 3550 CL1 GY9816455LED13.6396630717
R2L2 M 96L35-740 NR BS 3550 CL2 GY9816455LED13.6096275572
R2L2 M 96L50-740 NR BS 3550 CL1 GY14122560LED13.6396630718
R2L2 M 96L50-740 NR BS 3550 CL2 GY14122560LED13.0796275573
R2L2 M 96L70 740 NR CL1 GY20130054LED14.4596266760
R2L2 M 96L70 740 NR CL2 GY20130054LED14.2696266758
R2L2 M 96L70-740 NR BS 3550 CL1 GY20130054LED13.6396630719
R2L2 M 96L70-740 NR BS 3550 CL2 GY20130054LED13.3496275574
R2L2 M 96L90 740 NR CL1 GY26236748LED14.5096274635
R2L2 M 96L90 740 NR CL2 GY26236748LED14.3096274646
R2L2 M 96L90-740 NR BS 3550 CL1 GY26236748LED13.6396630720
R2L2 M 96L90-740 NR BS 3550 CL2 GY26236748LED8.0096275575

R2L2 Medium, optika pro široké ulice

R2L2 Medium, komfortní optika pro široké ulice

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
R2L2 M 72L35 740 WS CL2 GY7511957LED12.6496266496
R2L2 M 84L70 740 WSC CL2 GY17625395LED13.3996266677
R2L2 M 96L35 740 WSC CL1 GY9815930LED13.3496266713
R2L2 M 96L35 740 WSC CL2 GY9815930LED13.1596266711
R2L2 M 96L70 740 WSC CL2 GY20129096LED14.2696266785
R2L2 M 96L90 740 WSC CL2 GY26235577LED14.3096274652

R2L2 Medium, optika pro mokré silnice

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
R2L2 M 60L50 740 RWT CL1 GY8914188LED13.2696268309
R2L2 M 96L50 740 RWT CL1 GY14122584LED13.6496268385

R2L2 Medium, komfortní silniční optika

R2L2 Medium, komfortní optika pro cesty, konfigurované výrobky

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
R2L2 M 84L70 740 RC CL2 GY17626231LED13.3996266656

R2L2 Medium, široká silniční optika

R2L2 Medium, komfortní optika pro ulice

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
R2L2 M 96L90 740 SC CL2 GY26236627LED14.3096274649

R2L2 Medium, extra široká optika, konfigurované produkty

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
R2L2 M 96L90 740 EWR CL1 GY26235214LED14.5096274631
R2L2 M 96L90 740 EWR CL2 GY26235214LED14.3096274642

Doplňky R2L2

Description   Wt (kg)SAP Code
R2L2 M PAIR OF LOUVRES0.4496268851
R2L2 S PAIR OF LOUVRES0.4596268850
RX IK100.1096631361
RX Louvre front / back / side0.1096631362

IVS R2L2

DescriptionLuminaire power (W)Luminaire output (lm)   TypeWt (kg)SAP Code
R2L2 M 60L70 740 IVS CL2 GY12618146LED13.0796268314
R2L2 M 84L70 740 IVS CL2 GY17625107LED13.3996268367
R2L2 M 96L70 740 IVS CL2 GY20128766LED14.2696266752
R2L2 S 36L70 740 IVS CL2 GY7810888LED9.3296268486
R2L2 S 48L70 740 IVS CL2 GY10114418LED9.7896268515
