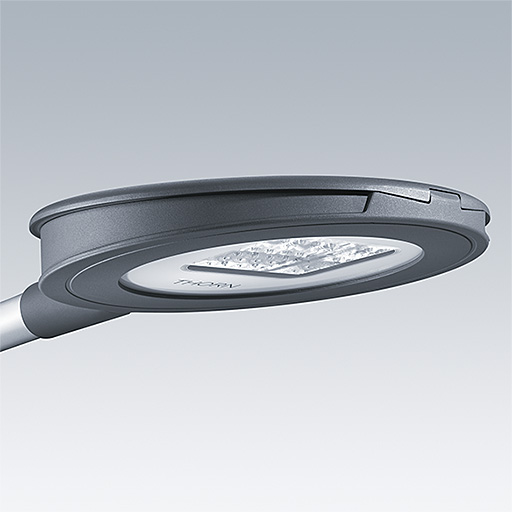

Dyana
Vysoce kvalitní LED svítidlo pro zvýšení účinnosti osvětlení městských ulic až na třídu Me2
- Flexibilita využití: 13 světelných výkonů (až do 21500 lm), dvě velikosti, vrchní nebo boční montáž a dva typy optiky pro širokou řadu osvětlovacích projektů od třídy S až po třídu Me2
- Vysoce výkonná LED optika pro uliční osvětlení Thorn R-PEC s vysokou účinností (až 150 lm/W)
- Odolné svítidlo v krytí IP66 a IK10 vyrobené z vysoce kvalitního hliníku litého pod tlakem
- Sladěno s novými konzolami a sloupy, pro plně harmonický projekt
Materials and Finish
Těleso, nástavec a vrchní kryt (velikost 1): hliník litý pod tlakem (EN AC-47100), povrchová úprava práškovou tmavě šedou barvou s texturou. Standardní třída ochrany vůči korozi C3. Vrchní kryt (velikost 2): odstředivě litý hliník (EN AC-44300), povrchová úprava v antracitovém odstínu s texturou. Standardní třída ochrany vůči korozi C5 podle ISO 9223: 2012.
Plochý skleněný kryt: tvrzené sklo o tloušťce 5mm.
Těsnění (velikost 1): etylen-propylen-diaminová pryž (EPDM), silikon (velikost 2).
Installation and Mounting
Optimalizovaná úzká (silniční) optika (NR) i široká (uliční) optika (WS), umožňující dobrou regulaci a poskytující komfort. Speciální řada sloupů a konzol Dyana.
Velikost 1: montáž s bočním vstupem Ø 60mm, sklon = 0°, -5°. Montáž na vrchol sloupu Ø 60mm a Ø 76mm jako standard, sklon 5°, 10°. Koncový kryt zajištěn 2 šrouby.
Štíhlý profil o tloušťce pouze 92mm. Otevírání shora. Dodává se kompletní a ve stavu připraveném k instalaci v jediné krabici. Hmotnost: max. 12kg.
Velikost 2: boční montáž: nástavec Ø 60mm x délka 100mm se sklonem 0°, zajištění 2 šrouby s pojistnými šrouby. Vrchní montáž: nástavec Ø 60mm se sklonem 10°, zajištěný 4 šrouby z nerezové oceli bez hlavy. Otevírání zespodu.
Dodává se kompletní a ve stavu připraveném k instalaci v jediné krabici. Hmotnost: max. 12 kg.
Volitelné příslušenství pro montáž prostřednictvím pomocného nástavce o Ø 76mm.
Specification
To specify state:
IP 66 aluminium decorative streetlighting lantern in 2 sizes. Side entry and top mountings, 60mm and 76mm diameters (mounting on top 76mm with accessory for size 2), options of tiltings. With options for dimming, CLO (constant light output) and presence detection.
As Thorn Dyana LED.
▼ Dyana LED - Velikost 1
Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
DYANA 36L35NR 740 DALI CL2 MTP 8M NORDIC | 40 | 5491 | LED | 12.03 | 96261133 | ||||
DYANA 36L50NR740 DALICL2 MTP60 8M NORDIC | 55 | 7546 | LED | 12.03 | 96261134 | ||||
DYANA 36L70NR740 DALI CL2MTP60 8M NORDIC | 78 | 10089 | LED | 12.03 | 96261135 | ||||
DYANA LED 12L70 NR 740 CL2 MLE60 | 28 | 3420 | LED | 10.81 | 96261124 | ||||
DYANA LED 24L70 NR 730 CL2 MLE60 | 53 | 6189 | LED | 10.84 | 96269046 | ||||
DYANA LED 24L70 NR 730 CLO CL2 MLE60 | 53 | 6189 | LED | 11.30 | 96269048 | ||||
DYANA LED 24L70 NR 740 CL2 MLE60 | 53 | 6788 | LED | 10.84 | 96261125 | ||||
DYANA LED 36L70 NR 730 CL2 MLE60 | 78 | 9199 | LED | 10.85 | 96269043 | ||||
DYANA LED 36L70 NR 730 CLO CL2 MLE60 | 78 | 9199 | LED | 11.40 | 96269045 | ||||
DYANA LED 36L70 NR 740 CL2 MLE60 | 78 | 10089 | LED | 10.85 | 96261126 |
▼ Dyana LED - Velikost 1, bi-power verze
Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
---|---|---|---|---|---|---|---|---|---|
DYANA LED 12L70 NR 740 BP CL1 MLE60 | 28 | 3420 | LED | 10.84 | 96261027 | ||||
DYANA LED 12L70 NR 740 BP CL2 MLE60 | 28 | 3420 | LED | 10.81 | 96261003 | ||||
DYANA LED 24L70 NR 730 BP CL2 MLE60 | 53 | 6189 | LED | 10.84 | 96269047 | ||||
DYANA LED 24L70 NR 740 BP CL1 MLE60 | 53 | 6788 | LED | 10.87 | 96261028 | ||||
DYANA LED 24L70 NR 740 BP CL2 MLE60 | 53 | 6788 | LED | 10.84 | 96260745 | ||||
DYANA LED 36L35 NR 740 BP CL2 MTP 8M | 40 | 5491 | LED | 11.72 | 96261130 | ||||
DYANA LED 36L50 NR 740 BP CL2 MTP60 8M | 55 | 7546 | LED | 11.72 | 96261131 | ||||
DYANA LED 36L70 NR 730 BP CL2 MLE60 | 78 | 9199 | LED | 10.85 | 96269044 | ||||
DYANA LED 36L70 NR 740 BP CL1 MLE60 | 78 | 10089 | LED | 9.46 | 96261029 | ||||
DYANA LED 36L70 NR 740 BP CL2 MLE60 | 78 | 10089 | LED | 10.85 | 96260746 | ||||
DYANA LED 36L70 NR 740 BP CL2 MTP60 8M | 78 | 10089 | LED | 11.72 | 96261132 |
