Champion

Installation and Mounting

Třmen upevněný pomocí různých bodů upevnění (jeden šroub M20 nebo dva šrouby M14). Sklápěcí těleso upevněno k třmenu pomocí šroubu se šestihrannou hlavou M17. Otočný třmen umožňuje polohu se zavěšením dolů a různé konfigurace montáže. Integrovaný připojovací box s kabelovou průchodkou 1 x M20 pro kabel 5G a připojení pomocí zásuvné svorky pro vodiče o průřezu od 1mm² do 1,5mm² pro napájení LED.
Předřadníkový box nainstalovaný na třmenu (pomocí speciálního příslušenství) nebo dálkově ve vzdálenosti až 200 metrů od svítidla, a vybavený čtyřmi různými kabelovými průchodkami - 1 kabelová průchodka M25 pro kabel o průměru od 10 mm do 17 mm a zapojení pomocí šroubových svorek pro vodiče o průřezu až 2,5mm² pro napájení ze sítě (200-440V / 50-60Hz), 2 kabelové průchodky M16 pro kabel o průměru od 5 mm do 10 mm pro ovládání DOVNITŘ/VEN a 1 kabelová průchodka M32 pro kabel o průměru od 13 mm do 21 mm* a zapojení pomocí šroubových svorek pro vodiče o průřezu až do 1,5mm² (jeden kabel s 5 žílami v délce podle volby zákazníka nedodávaný společností Thorn a používaný pro elektrické připojení ke svítidlu). *Pamatujte na to, že maximální průměr kabelu v připojovacím boxu je 12mm – a na LED signál pro signalizaci stavu předřadníku. Čtyři otvory pod určitými úhly umožňují různé možnosti montáže.
K dispozici je jednoduché zaměřovací zařízení, které je nastavitelné nahoře vlevo nebo vpravo od světlometu.

Specification

Při specifikaci uvádějte:

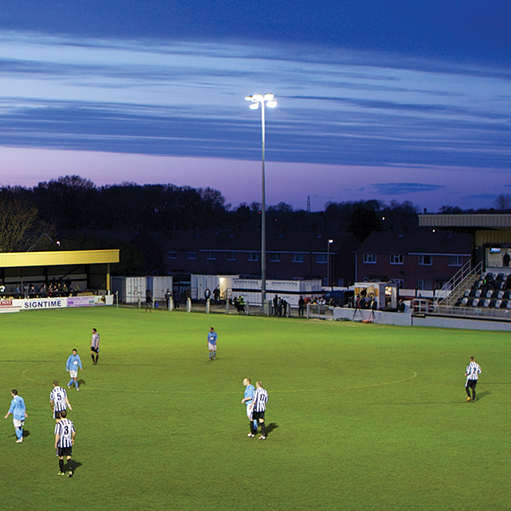

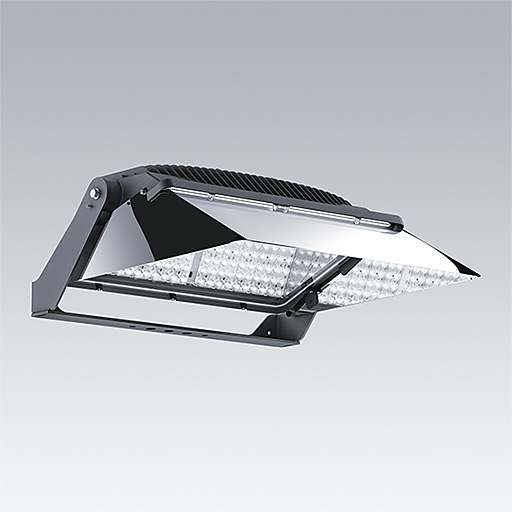

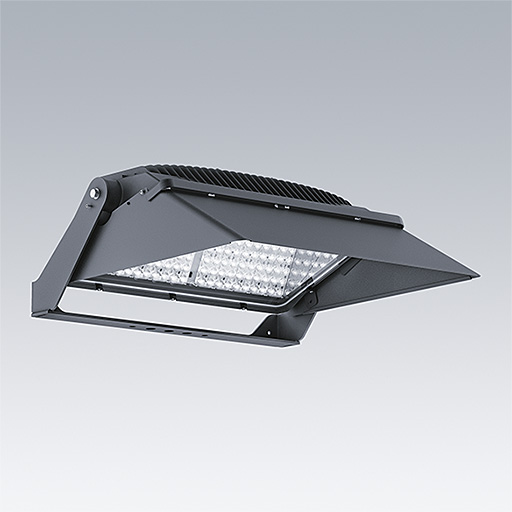

Vysoce výkonný LED asymetrický světlomet pro osvětlování sportovišť a ploch s interně nakloněným čelním sklem a integrálním předním krytem. Tento světlomet nabízí širokou řadu CCT (3000K/4000K/5700K) s CRI >70 ideální pro rekreační zařízení a třídou 2/3 pro osvětlování sportovišť i přepravních a velkých ploch. Kompaktní světlomet (22,4kg), vysoce odolný (IP66, IK08), k dispozici s 3 skvělými vyzařovacími charakteristikami a dvěma různými povrchovými úpravami clony pro optimalizaci způsobu osvětlení.
K jeho doplnění je určen kompaktní a lehký předřadníkový box v krytí IP66 s rozhraním pro ovládání RDM-DMX nebo DALI. Verze Premium obsahuje těleso vyrobené z hliníku litého pod tlakem s patentovanými žebry tepelné jímky ve tvaru "rybí kosti" pro zaručení lepšího rozptylu tepla v každé jednotlivé poloze a v plném pracovním rozsahu za teplot prostředí -40°C/+45°C. Životnost delší než 50 tisíc hodin. Úroveň přepětí 10kV pro společný režim a diferenciální režim. Může být nainstalován na konzole světlometu, uvnitř sloupu nebo dálkově ve vzdálenosti až 200m od světlometu. K dispozici je také alternativní předřadník Performance, včetně všech prvků verze Premium kromě lineárních žeber namísto tepelné jímky ve tvaru "rybí kosti". Napájecí proud je třeba volit podle teploty prostředí. Maximální napájecí proud pro používání ve venkovním prostředí (Ta 25°C) až do 1500 provozních hodin ročně je 1250mA. Maximální napájecí proud pro používání ve venkovním prostředí se 740 a 730 LED (Ta 35°C) je 1050mA. Maximální napájecí proud pro používání ve vnitřním prostředí a ve vnějším prostředí se 757 (Ta 35°C) je 850mA. Úplný přehled možností používání viz brožura.
Jako Thorn Champion
