Avenue D2
Elegantní a účinné svítidlo s difuzorem ve tvaru kapky pro poskytování jedinečné vyzařovací charakteristiky a příjemného světla.

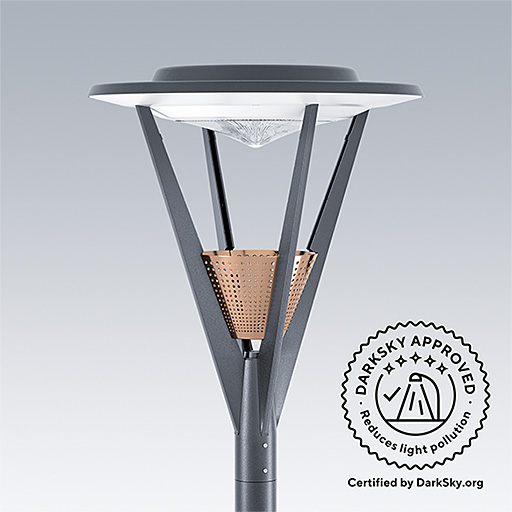

- Schválení IDA pro ochranu tmavé oblohy
- *Schválení utěsnění svítidla IDA se týká pouze hodnoty <= 3000 K a čirých difuzorů. Svítidla musí být nainstalována tak, jak byla fotometricky měřena.
- Citlivý k životnímu prostředí díky teplé teplotě barvy a omezenému svícení směrem vzhůru <1% prostřednictvím speciální optiky (RSC, CST)
- S certifikací Zd4i na požádání
- Dekorativní kryt svítidla z mědi nebo oceli pro vytvoření své vlastní identity
Materials and Finish
Základna a ramena: hliník litý pod tlakem (EN AC-46000, standardní třída odolnosti vůči korozi C3).
Vrchní kryt: odstředivě litý hliník.
Povrchová úprava: prášková antracitově šedá barva 900 (odstín blížící se RAL7043) s texturou. Prostřednictvím myProduct: světle šedá s texturou (GY), černá (BK) a 48 dalších možností RAL
Kryt světelného zdroje: metalizovaný PC s mědí nebo nerezovou ocelí, speciální lak pro ochranu proti účinku stárnutí a ochranu počátečního lesklého vzhledu.
Difuzor: čirý nebo pískovaný PC stabilizovaný vůči UV záření
Reflektor a zrcadla (uliční vyzařovací charakteristika): vysoce reflexní anodicky oxidovaný hliník.
Šroubové upevňovací prvky: nerezová ocel.
Installation and Mounting
Montáž na vrch sloupu: na nástavec/sloupy Ø60mm. Doporučená výška: 3/4m, koordinovaná nástěnná konzola Avenue. Čep: průměr 60mm (délka: 90mm). Přístup k předřadníku a modulu LED (výměnný) přes horní kryt prostřednictvím 4 šroubů. Produkt se dodává s konektorem pod svítidlem nebo zapojený předem s kabelem HO5 RN-F. Dodává se ve stavu připraveném k instalaci, kompletní včetně vestavěného předřadníku nainstalovaného v továrně, vše se dodává v jedné krabici.
Specification
Při specifikaci uvádějte:
Dekorativní LED svítidlo instalované na vrch sloupu, s čirým nebo pískovaným difuzorem kryty světlených zdrojů s povrchovou úpravou z mědi nebo nerezové oceli. Uliční nebo symetrická vyzařovací charakteristika včetně speciální optiky pro cílovou nízkou hodnotu ULOR.
/ Bi-Power (BP) / konstantní světlený výkon (CLO)/ přepínač Bi-power (BS)/ rozhraní Zhaga nahoru (ZU)

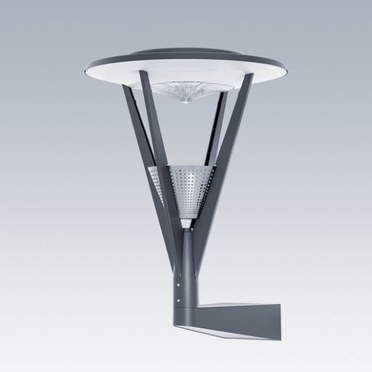

Speciální nástěnná konzola.
Jako Thorn Avenue D2

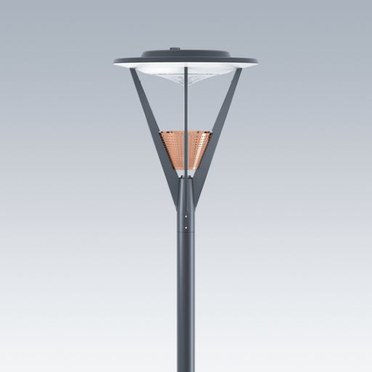

▼ Avenue D2 - Symetrická optika, měděná clona
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| <AVD 18L35 730 RS BS 3550 CL2 CU N4M ANT | 21 | 2516 | LED | 9.00 | 96261380 | ||||
| <AVD 18L35-730 RS BS 3550 CL2 CU CON ANT | 21 | 2516 | LED | 8.60 | 96261359 | ||||
| <AVD 18L35-740 RS BS 3550 CL1 CU CON ANT | 21 | 2759 | LED | 8.60 | 96261392 | ||||
| <AVD 18L35-740 RS BS 3550 CL2 CU CON ANT | 21 | 2759 | LED | 8.60 | 96261356 | ||||
| <AVD 18L50-730 RS BS 3550 CL2 CU CON ANT | 29 | 3457 | LED | 8.60 | 96261360 | ||||
| <AVD 18L50-740 RS BS 3550 CL1 CU CON ANT | 29 | 3792 | LED | 8.60 | 96261393 | ||||
| <AVD 18L50-740 RS BS 3550 CL2 CU CON ANT | 29 | 3792 | LED | 8.60 | 96261357 | ||||
| <AVD 18L70 730 RS BS 3550 CL2 CU N4M ANT | 40 | 4627 | LED | 9.00 | 96261382 | ||||
| <AVD 18L70-730 RS BS 3550 CL2 CU CON ANT | 40 | 4627 | LED | 8.60 | 96261361 | ||||
| <AVD 18L70-740 RS BS 3550 CL1 CU CON ANT | 40 | 5075 | LED | 8.60 | 96261394 | ||||
| <AVD 18L70-740 RS BS 3550 CL2 CU CON ANT | 40 | 5075 | LED | 8.60 | 96261358 | ||||
| AVD 18L50 730 RS BS 3550 CL2 CU N4M ANT | 29 | 3457 | LED | 9.00 | 96261381 |

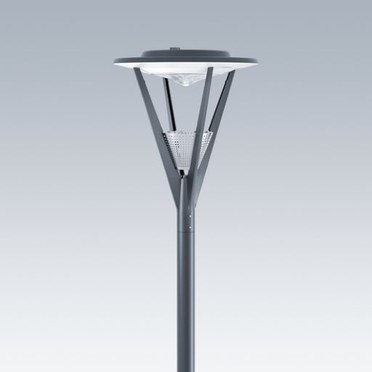

▼ Avenue D2 - Symetrická optika, nerezová clona
▼ Avenue D2 s asymetrickou (uliční) optikou, měděná clona
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| <AVD 18L35 730 WST BS 3550 CL2 CU N4M AN | 21 | 2404 | LED | 9.00 | 96261386 | ||||
| <AVD 18L35-730 WST BS 3550 CL2 CU CON AN | 21 | 2404 | LED | 8.60 | 96261371 | ||||
| <AVD 18L35-740 WST BS 3550 CL1 CU CON AN | 21 | 2637 | LED | 8.60 | 96261398 | ||||
| <AVD 18L35-740 WST BS 3550 CL2 CU CON AN | 21 | 2637 | LED | 8.60 | 96261368 | ||||
| <AVD 18L50 730 WST BS 3550 CL2 CU N4M AN | 29 | 3304 | LED | 9.00 | 96261387 | ||||
| <AVD 18L50-730 WST BS 3550 CL2 CU CON AN | 29 | 3304 | LED | 8.60 | 96261372 | ||||
| <AVD 18L50-740 WST BS 3550 CL1 CU CON AN | 29 | 3624 | LED | 8.60 | 96261399 | ||||
| <AVD 18L50-740 WST BS 3550 CL2 CU CON AN | 29 | 3624 | LED | 8.60 | 96261369 | ||||
| <AVD 18L70 730 WST BS 3550 CL2 CU N4M AN | 40 | 4422 | LED | 9.00 | 96261388 | ||||
| <AVD 18L70-730 WST BS 3550 CL2 CU CON AN | 40 | 4422 | LED | 8.60 | 96261373 | ||||
| <AVD 18L70-740 WST BS 3550 CL1 CU CON AN | 40 | 4850 | LED | 8.60 | 96261400 | ||||
| <AVD 18L70-740 WST BS 3550 CL2 CU CON AN | 40 | 4850 | LED | 8.60 | 96261370 |
▼ Avenue D2 - Asymetrická (uliční) optika, nerezová clona
| Description | Luminaire power (W) | Luminaire output (lm) | Type | Wt (kg) | SAP Code | ||||
|---|---|---|---|---|---|---|---|---|---|
| <AVD 18L35 730 WST BS 3550 CL2 ST N4M AN | 21 | 2404 | LED | 9.00 | 96261389 | ||||
| <AVD 18L35-730 WST BS 3550 CL2 ST CON AN | 21 | 2404 | LED | 8.60 | 96261377 | ||||
| <AVD 18L35-740 WST BS 3550 CL1 ST CON AN | 21 | 2637 | LED | 8.60 | 96261401 | ||||
| <AVD 18L35-740 WST BS 3550 CL2 ST CON AN | 21 | 2637 | LED | 8.60 | 96261374 | ||||
| <AVD 18L50 730 WST BS 3550 CL2 ST N4M AN | 29 | 3304 | LED | 9.00 | 96261390 | ||||
| <AVD 18L50-730 WST BS 3550 CL2 ST CON AN | 29 | 3304 | LED | 8.60 | 96261378 | ||||
| <AVD 18L50-740 WST BS 3550 CL1 ST CON AN | 29 | 3624 | LED | 8.60 | 96261402 | ||||
| <AVD 18L50-740 WST BS 3550 CL2 ST CON AN | 29 | 3624 | LED | 8.60 | 96261375 | ||||
| <AVD 18L70 730 WST BS 3550 CL2 ST N4M AN | 40 | 4422 | LED | 9.00 | 96261391 | ||||
| <AVD 18L70-730 WST BS 3550 CL2 ST CON AN | 40 | 4422 | LED | 8.60 | 96261379 | ||||
| <AVD 18L70-740 WST BS 3550 CL1 ST CON AN | 40 | 4850 | LED | 8.60 | 96261403 | ||||
| <AVD 18L70-740 WST BS 3550 CL2 ST CON AN | 40 | 4850 | LED | 8.60 | 96261376 |
▼ Příslušenství Avenue D2
| Description | Wt (kg) | SAP Code | |||||||
|---|---|---|---|---|---|---|---|---|---|
| <AVENUE D BRA MWA TX ANT | 4.00 | 96005422 |
